有很多小伙伴對圖塊無法分解的問題較為感興趣，確實在CAD制圖時，需要將圖紙文件進行編輯修改等操作。但是，CAD圖塊無法分解這可怎么辦呢？一般可分為兩種情況，一種是CAD制圖者將其設置為不可分解狀態，防止文件被修改。另一種則為整體塊包含多個圖塊，過于復雜不可直接使用分解命令達到效果。下面就來簡單為大家介紹一下。

情況一：圖塊被設置為不可分 解狀態

(PS:在創建圖塊時一般默認為可分解狀態，但可設置為不可分 解)

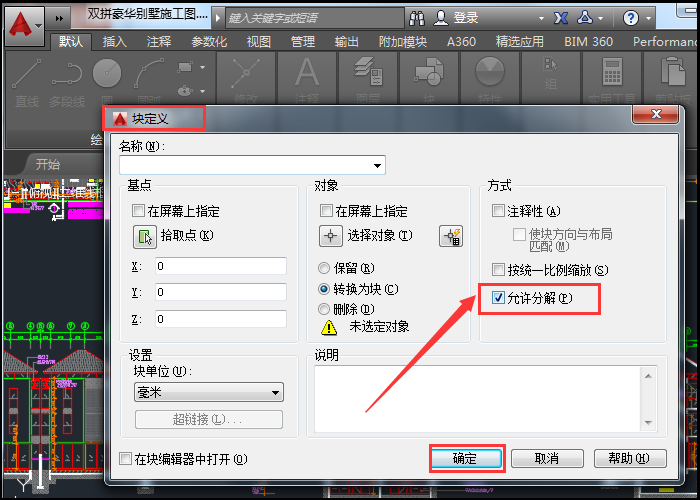

1.啟動AutoCAD軟件，進入軟件操作界面，可將不可分解文件直接打開。鼠標點擊圖塊，打開“塊定義”彈窗，單擊“確定”選項卡，進入“塊編輯器”窗口。選擇“允許分解”選項，點擊確定。如圖所示：

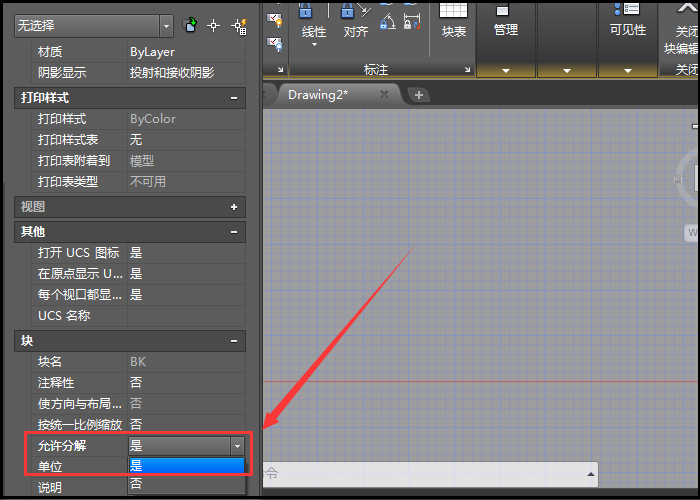

2.使用快捷鍵CTRL+1，打開特性面板窗口，找到“塊”，在允許分解參數下拉框選項中，選擇并點擊“是”即可。該圖塊已恢復可被分解狀態。

情況二：多重復雜圖塊無法直接分解

(PS:如果塊中包含多重復雜圖塊，使用分解命令無法將其全部分解）

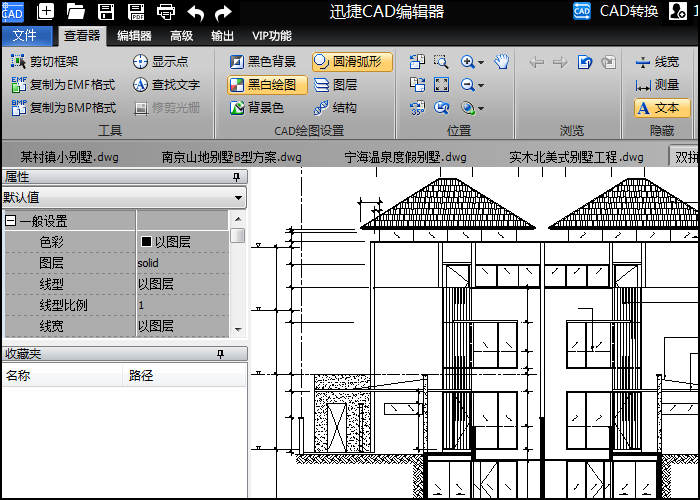

1.雙擊迅捷CAD編輯器標準版軟件圖標，點擊“文件”—“打開”按鈕，將無法進行直接分解的CAD圖紙文件打開。

2.將軟件切換至“編輯器”屬性窗口。選中分解圖塊（這里可使用框選或長按Ctrl鍵進行多選）。點擊“選擇”—“塊編輯器”。

3.進入塊編輯器中，直接點擊“工具”按鈕，在其下拉框中選擇“炸開所有”命令，保存文件并退出該設置窗口。

4.這時，可鼠標再次嘗試選擇以前不可被分解的圖塊，點擊“工具”“分解”命令。即可將該圖塊內容全部分解開。

以上就是CAD圖塊無法分解的兩種常見情況及解決步驟，反之則可設置為不可分解圖塊。CAD學問有很多，俗話說“活到老學到老”！想了解CAD技巧請關注迅捷CAD！
