使用CAD編輯器打開圖紙文件時，只能查看但無法進行編輯的問題你們遇到過嗎？出現這種現象，一方面為保密的圖紙,直接鎖定的，支持測量,不可打印,不可修改,這種是無法解決,需要原始圖紙！另一方面不能編輯的原因主要有下面幾種：

1.文件設置為“只讀”格式：文件屬性中取消只讀模式。

2.圖層被鎖定：打開圖層窗口，在圖層窗口中將鎖定的圖層解鎖。

3.圖形合并：啟用“分解”或“炸開”命令，將圖形分解、炸開。

下面我們根據以上三種情況，一起來看一下如何解決CAD文件無法編輯問題！具體操作過程如下：

使用工具：迅捷CAD編輯器標準版
免費下載
一：文件設置為“只讀”格式

文件設置為“只讀”格式（即CAD文件被保護）導致打開CAD文件無法進行編輯操作。

解決方法

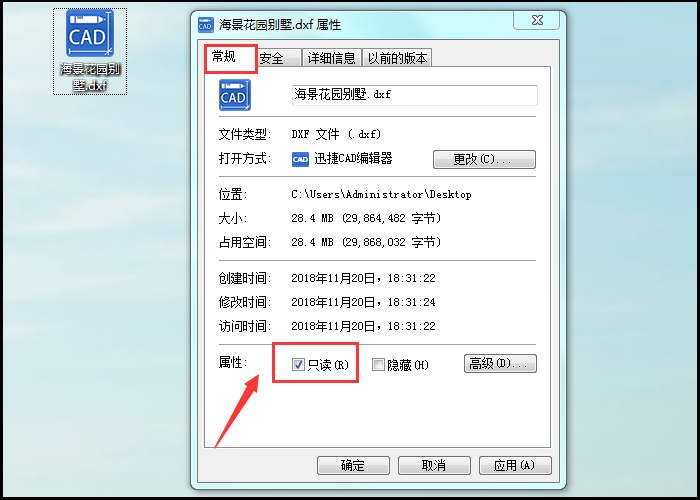

桌面找到不能編輯的CAD圖紙文件，文件一般多為Dwg格式。鼠標右擊選擇“屬性”欄目。

在彈出窗口將屬性切換至“常規”選項卡。將面板下方“只讀”前對勾清除，點擊“確定”按鈕即可編輯文件。

二：圖層被鎖定

打開CAD文件時，如果CAD圖塊圖層被鎖定，亦不可繼續編輯工作。

解決方法：

啟動迅捷CAD編輯器，在操作界面打開無法編輯圖紙文件。

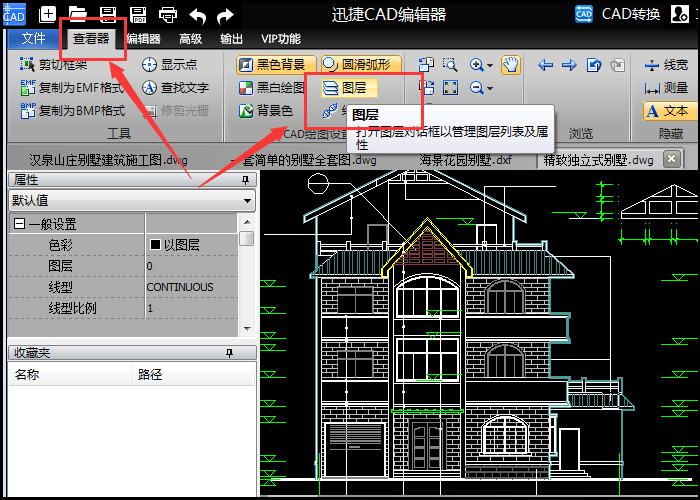

軟件默認為“查看器”窗口，選擇并點擊：“CAD繪圖設置”—“圖層”按鈕。

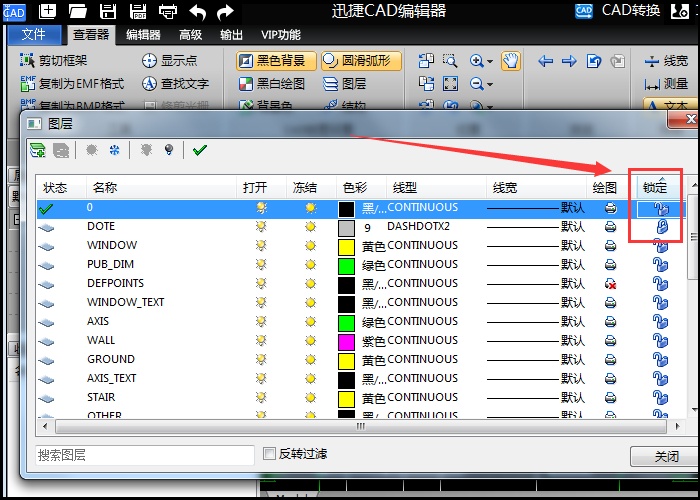

在所彈出的圖層窗口將鎖定圖層進行解鎖，即可恢復圖紙編輯功能。

三：圖形合并

遇到CAD文件無法編輯，也有可能是圖形被合并的原因，這時候就需要將圖塊進行分解。

解決方法：

將迅捷CAD編輯器軟件切換至“編輯器”窗口。

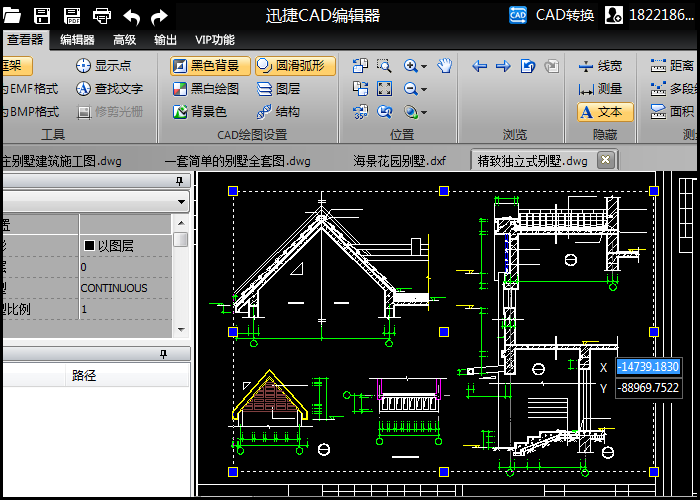

在軟件中打開CAD圖紙文件，鼠標選中需分解對象（可使用框選或長按Ctrl鍵選擇多個對象）

選擇并點擊“工具”—“分解”功能按鈕，該選中圖塊被分解。即可直接進行CAD圖紙編輯操作。

以上就是如何解決CAD文件無法編輯問題的具體操作方法，對于圖塊分解還可直接使用“炸開”命令將圖形分解。有遇到此類問題的小伙伴可以按照以上操作步驟解決。
