在CAD制圖過程中，我們常常會遇到這種情況，需要連續繪制許多相同圖形組成一個完整圖形的時候。當我們繪制好一個圖形后，想要重復多個該圖形，該如何連續復制呢？這個就是接下來要演示的CAD圖形連續復制粘貼的教程了。今天小編就給大家具體演示一下，CAD是如何連續復制和粘貼圖形的，下面是繪制教程。

使用工具：迅捷CAD編輯器專業版
免費下載

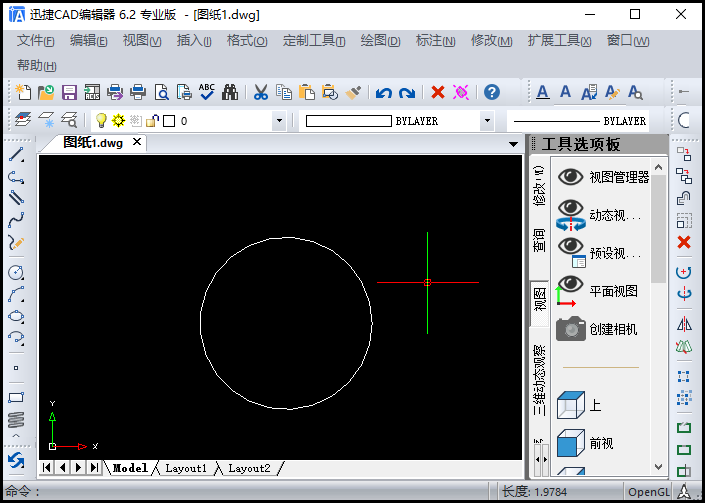

步驟一：任意繪制一個圖形

運行迅捷CAD編輯器，我們先任意繪制一個圖形，這里我們以繪制一個圓形為例。

步驟二：復制命令“copy”

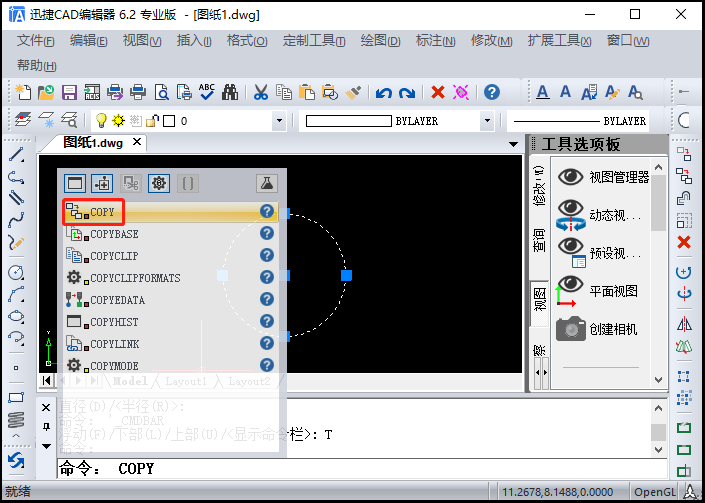

1.我們移動光標選中繪制好的圓形；然后在命令行中，我們輸入復制命令字符“copy”,或是直接輸入“co”,然后點擊Enter回車鍵確定；

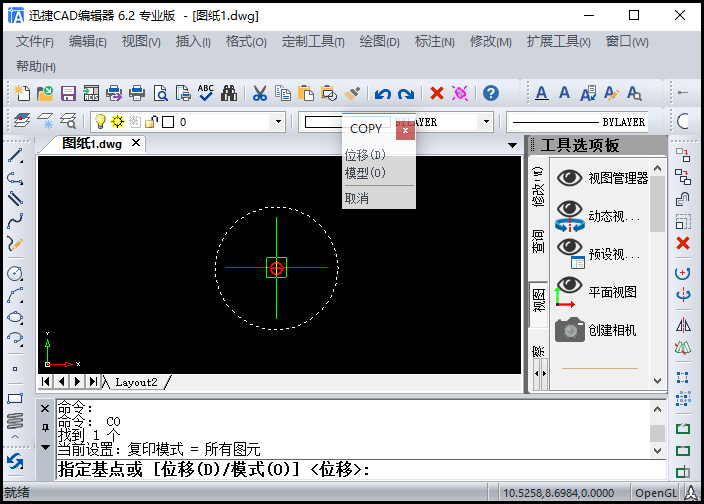

2.指定圓心為基點。這時命令框中會顯示“指 定基點或 [位移(D)/模式(O)] <位移>: ”命令字符，我們指定圓心為基點；

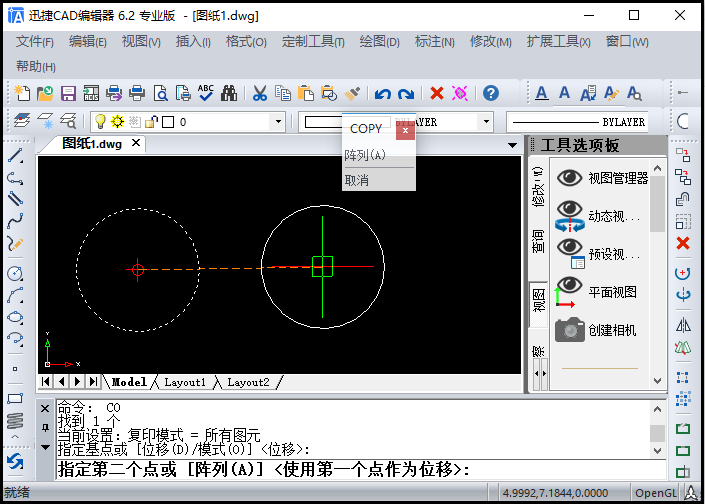

3.這時會發現跟著光標有一個復制的圓；同時命令框里會顯示“指定第二個點或 [陣列(A)] <使用第一個點作為位移>: ”命令字符；

4.我們?nèi)我恻c(diǎn)擊一個位置指定第二個點，就粘貼好復制的圓形。

步驟三：復制陣列圖形

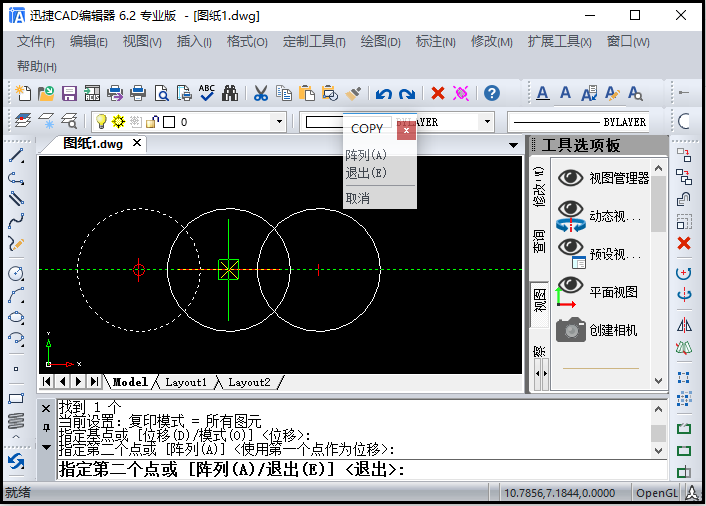

1.上述操作完成后，命令框中會顯示“指定第二個點或 [陣列(A)/退出(E)] <退出>: ”命令字符；

2.我們?cè)凇爸付ǖ?二個點或 [陣列(A)/退出(E)] <退出>: ”命令字符后輸入字母A，操作復制陣列圓形；

3.命令框會顯示“輸入要排列的項目數: ”命令字符，我們?nèi)我廨斎胍粋€(gè)數字，例如輸入數字5；

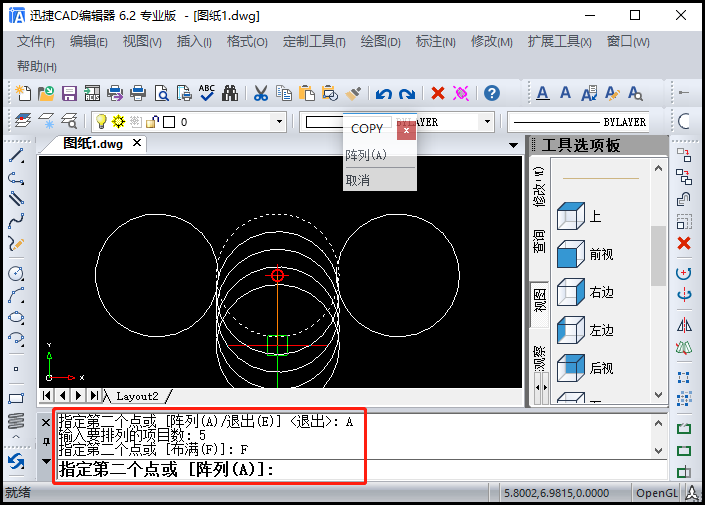

4.命令框會顯示“指定第二個點或 [布 滿(F)]:” 命令字符，我們輸入字母F；

5.命令框會再次顯示“指 定第二個點或 [陣列(A)]: ”命令字符，我們點擊Enter回車鍵確定；

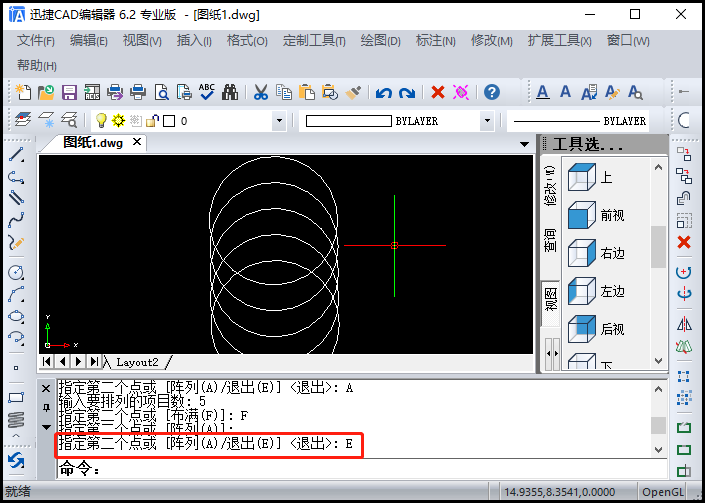

6.命令框會顯示“指 定第二個點或 [陣列(A)/退出(E)] <退出>: ”命令字符，我們輸入字母E；

7.此時，5個復 制好的圓形就陣列有序的排列好了。

以上就是在迅捷CAD編輯器專業版里操作CAD圖形連續復 制粘貼的教程，喜歡的小伙伴們大家可以著手嘗試一下。
