長期從事CAD制圖工作的伙伴都知道，圖塊是有多個對象組成的幾何圖形并且具有塊名。通過建立圖塊，用戶可以將多個對象作為一個整體來操作。其中，內部圖塊是儲存在圖形文件內 部的塊，只能在儲存文件中使用，而不能在其他圖形文件中使用。在CAD中，使用圖塊可以提高繪圖效率節省儲存空間，同時還便于修改和重新定義圖塊。小編今天就給大家簡單的演示一下，CAD如何創建內部圖塊。具體步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：繪制創建內 部圖塊的對象

1.創建圖塊之前需要有原圖形對象。才能使用CAD創建為塊。可以定義一個或者多個圖形對象為圖塊；

2.我們運行迅捷CAD編輯器專業版，然后繪制一個矩形圖形對象，以便于定義其為內部圖塊。

步驟二：調用【創建塊】命令

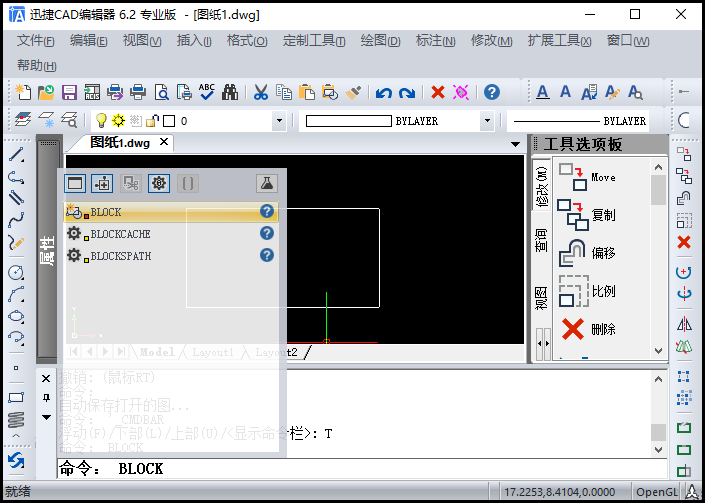

然后我們調用【創建塊】命令。具體操作方法有：

1.菜單欄：在菜單欄點擊“繪圖-塊-創建塊”選項，執行創建塊命令；

2.命令行：在命令行中輸入【BLOCK/B】命令字符，執行創建塊命令。

步驟三：【塊定義】對話框彈窗

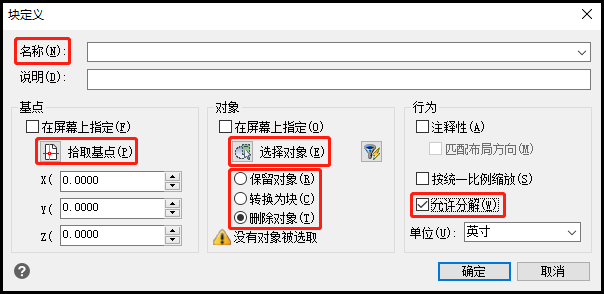

執行該命令后，系統會彈出【塊定義】對話框彈窗，該對話框中常用選項的功能介紹如下：

【名稱】文本框：用于輸入或者選擇塊的名稱。

【拾取基點】按鈕：單擊該按鈕，系統就可以切換繪圖窗口中拾取基點。

【選擇對象】按鈕：單擊該按鈕，系統切換到繪圖窗口中拾取創建塊的對象。

【保留對象】單選按鈕：創建塊之后保留源對象不變。

【轉換為塊】單選按鈕：創建塊之后將源對象轉換為塊。

【刪除對象】單選按鈕：創建塊之后刪除源對象。

【允許分解】復選框：勾選該選項，允許塊被分解。

步驟四：創建內部圖塊

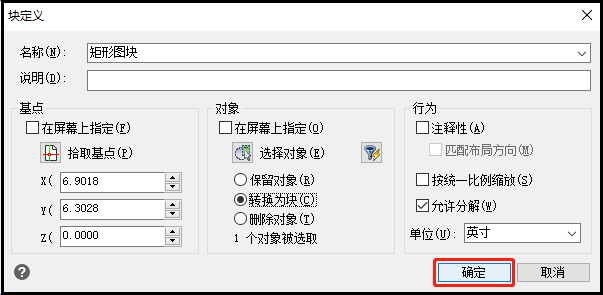

在彈出的【塊定義】對話框中，我們具體操作如下：

1.在【名稱】文本框中輸入“矩形圖塊”作為名稱；

2.單擊【【拾取基點】按鈕，返回繪圖區指定圖形左上角點作為塊的基點；

3.之后單擊【選擇對象】按鈕，在繪圖區選擇整個圖形，按空格鍵返回對話框；

4.然后點擊【轉換為塊】單選按鈕，創建內部圖塊之后將源對象轉換為塊；

5.單擊【確定】按鈕，完成內 部圖塊的創建，此時圖形成為一個整體。

以上就是小編在迅捷CAD編輯器專業版中操作的CAD如何創建內部圖塊的具體演示步驟。喜歡CAD繪圖的小伙伴們不妨來試一下吧！
