在日常的CAD繪圖設計里，用戶可以根據繪圖需要，對填充圖案的類型、比例、角度等進行需要的設置，這就是CAD自定義圖案填充。如何給繪制好的CAD圖案進行圖案填充呢？這就需要先正確了解圖案填充。要為一個區域或?qū)ο筮M行圖案填充，調用【圖案填充】命令，打開【圖案填充和漸變色】選項卡彈窗。設置填充參數，然后再對圖形進行圖案填充。以下便是小編今天操作的演示步驟。





步驟一：調用【圖案填充】命令

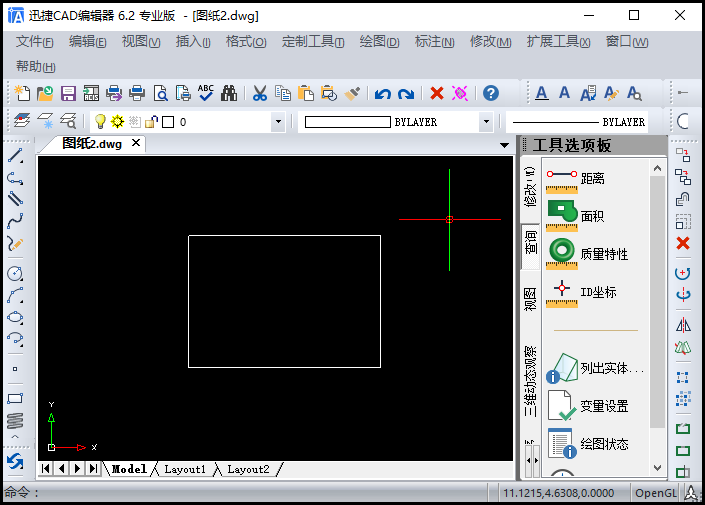

運行迅捷CAD編輯器專 業版，我們先打開一張CAD素材圖紙或是繪制出一個CAD素材圖形（這里我們以一個矩形圖形為例）。





調用【圖案填充】命令的方法如下：

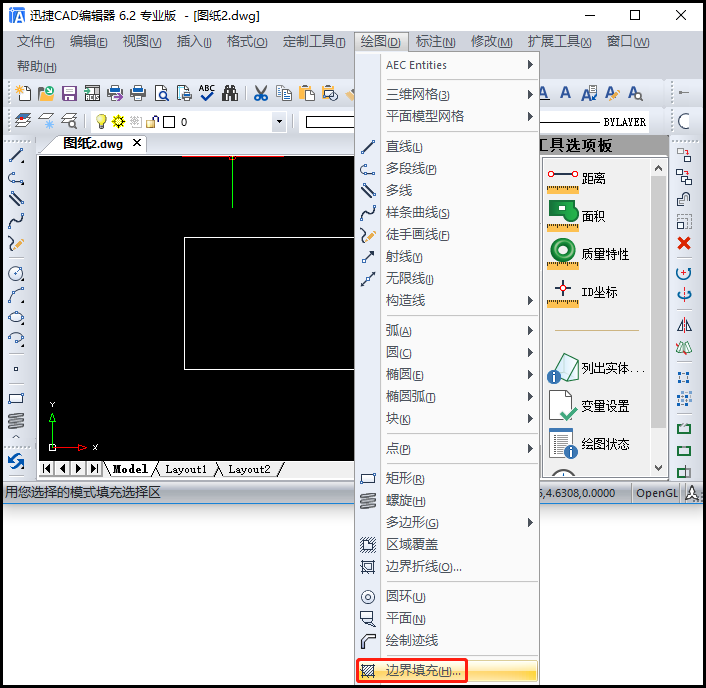

1.菜單欄我們在菜單欄里點 擊“繪圖-邊界填充”選項按鍵，這時候會彈出【圖案填充和漸變色】選項卡彈窗。

2.命令行：或是在命令行中輸入“BHATCH/BH”命令字符，這時候會彈出【圖案填充和漸變色】選項卡彈窗。





步驟二：【圖案填充】主要選項及其含義

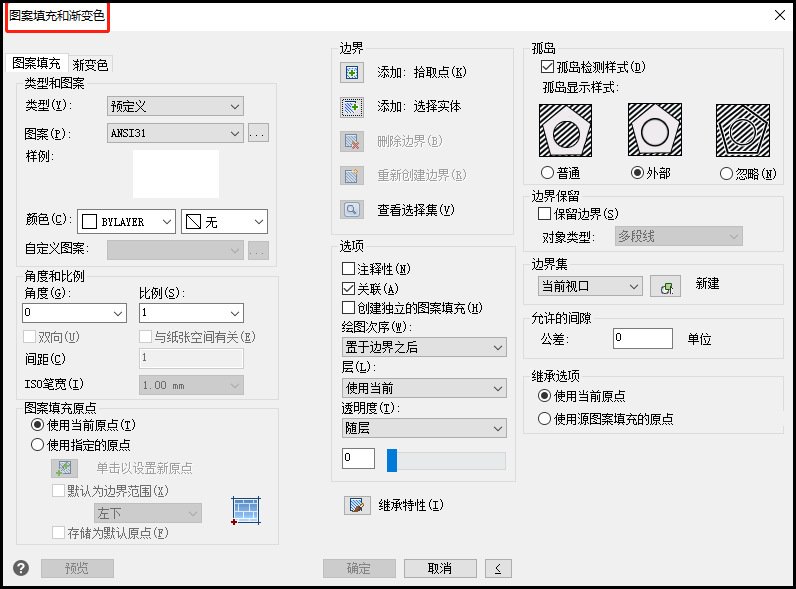

在【圖案填充和漸變色】選項卡彈窗中，【圖案填充】頁面包含的主要選項及其含義如下：

1.【類型】列表框：可以指 定是創建實體填充、減半填充、預定義填充圖案，還是創建用戶定義的填充圖案。

2.【圖案】面板：該面板中顯示所 有預定義和自定義團的預覽圖像。

3.【顏色】文本框：可以替代實體填充和填充圖案的當前顏色，或指 定兩種漸變色中的第 一種。

4.【角度和比例】文本框：用于指 定圖案填充的角度和比例。

5.【邊界】面板：主要包括【添加：拾取點】按鈕和【添加：選擇實體】按鈕，用來選擇填充對象的工具。

6.【透明度】文本框：可以設定新圖案填充或填充的透明度，替代當前對象的透明度。





步驟三：自定義圖案填充

1.單擊【邊界】面板中的【添加：拾取點】按鈕，選擇我們需要填充的部分，被選中的區域為虛線顯示。





2.之后返回【圖案填充和漸變色】選項卡彈窗，在【圖案填充】頁面我們可以自定義設置如下：

在【圖案】面板下的下拉列表中，選擇我們需要的填充圖案；

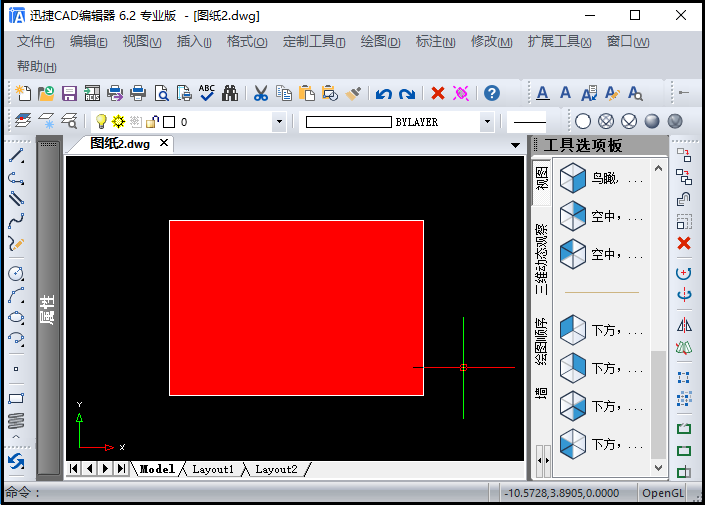

在【顏色】文本框里，我們自定義設置顏色為紅色；

在【角度和比例】文本框里，我們設置填充參數，將角度改為90與和將比例改為2；

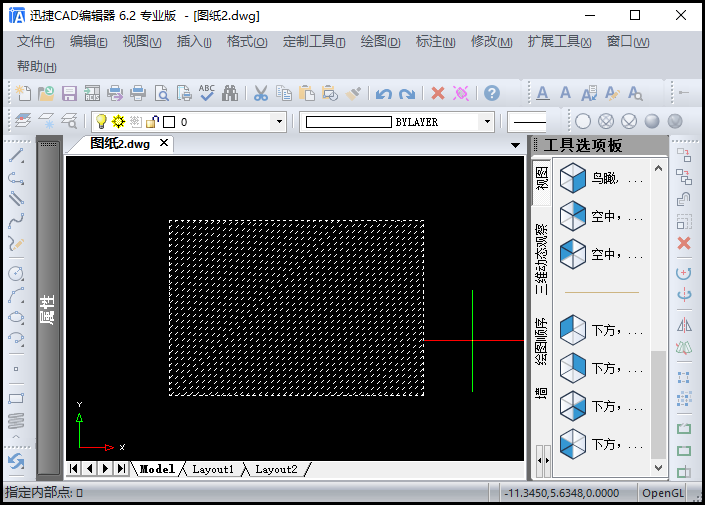

完成我們的設置，點 擊 確 定，就得 到我們圖案填充后的圖形。





以上便是小編今天在迅捷CAD編輯器中，操作CAD如何自定義圖案填充的詳細演示步驟。喜歡的小伙伴們不防來試一下吧！
