很多人都 不知道CAD匹配屬性是什么意思，其實簡單的來說，就是讓CAD圖像的顏色、線型等屬性復 制在另一個圖像上，類似于文字的格式刷功能。形象的說，這個命令和Word里面的格式刷一個性質。那么，在日常CAD制圖時該如何運用該功能呢？本期就來教大家如何在迅捷CAD編輯器標準版中匹配CAD圖紙文件屬性！

使用工具：迅捷CAD編輯器標準版
免費下載
步驟1，啟動運行—文件打開

點擊CAD編輯器圖標，啟動軟件，進入軟件操作界面。如圖所示，點 擊“文件”—“打開”按鈕，打開需要匹配屬性的CAD圖紙文件。

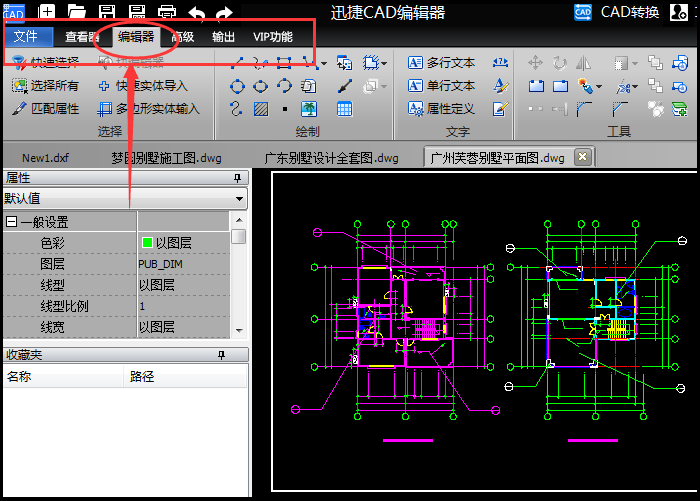

步驟2，屬性切換

待文件打開完畢后，在軟件頂部屬性欄，將軟件屬性切換至“編輯器”屬性窗口。如圖所示：

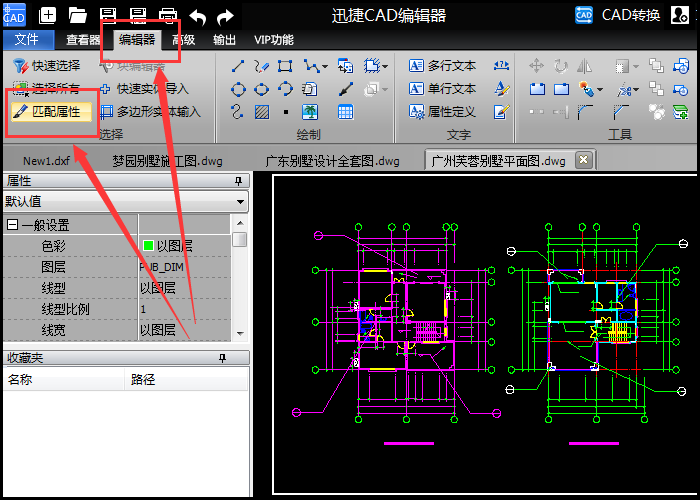

步驟3，匹配屬性工具激 活

當前文件中如需將左側圖形線寬、顏色、線型等屬性匹配至右側圖形對象上。選擇左側被匹配對象，然后點擊“選擇”—“匹配屬性”工具，可將左側該圖形對象的屬性信息復 制至右側。

操作4，屬性匹配完成

接下來我們就可以將左側圖形對象屬性應用至同類型對象（右側圖形）上。這里可以直接點擊右側對象，即可實現右側圖形線寬、線型、顏色等屬性設置與左側保持一 致。

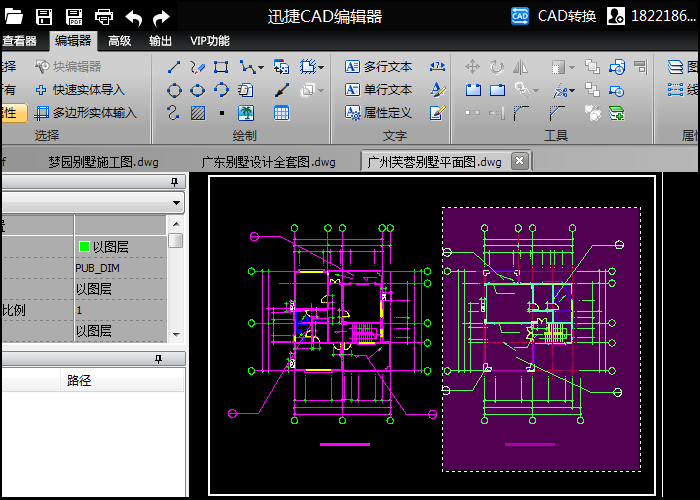

匹配屬性完成后效果圖：

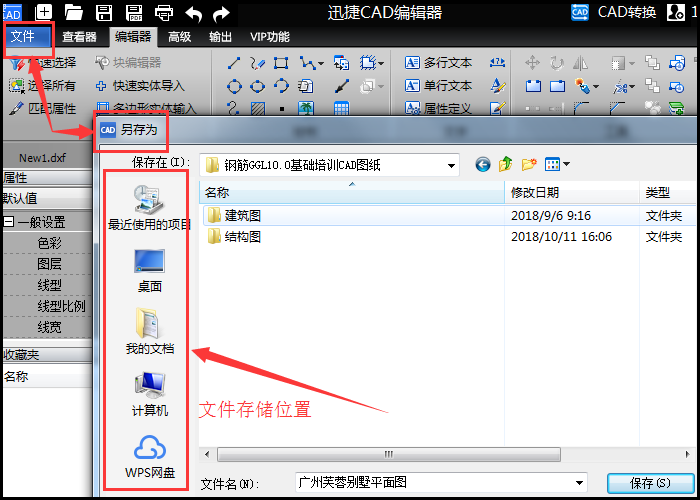

操作5，文件存儲設置

待所有操作步驟完成后，莫忘記將文件進行保存。（點擊“文件”—“另存為/保存”）在所彈出保存窗口設置文件保存路徑及類型，點擊“保存”按鈕即可。

以上就是如何在迅捷CAD編輯器中將CAD圖像匹配屬性的具體操作內容，希望對有需要的設計者們有所幫助！
