俗話說，做任何事情都講究一定的技巧，當然CAD也不例外，那么，在我們CAD制圖的過程中，如何將四條不相交的線段合并為矩形？其實可以使用圓角工具，可以將四條不相交的線段快速合并為矩形，下面一起來學習一下吧！

使用工具：迅捷CAD編輯器標準版
免費下載
操作一：下載—安裝

任意瀏覽器搜索至“迅捷CAD官網”，點擊軟件下載，選擇“迅捷CAD編輯器標準版”下載安裝至電腦桌面。

操作二：?jiǎn)?dòng)—操作界面

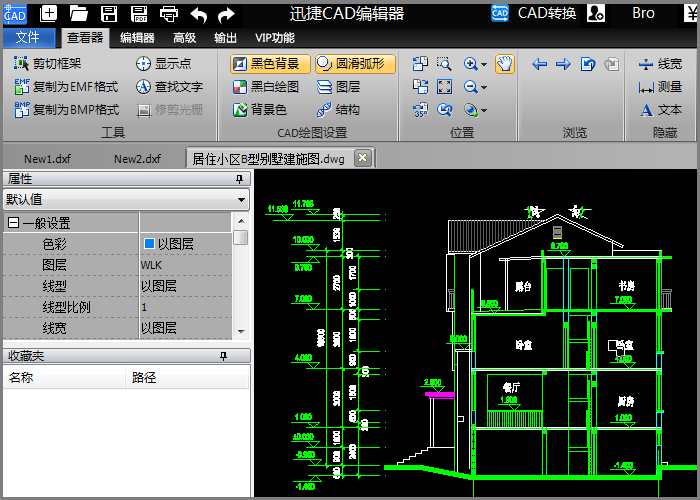

鼠標雙擊軟件圖標，啟動迅捷CAD編輯器軟件，進入該軟件操作界面。

操作三：新建/打開—編輯屬性欄切換

點擊左上方“文件”—“新建/打開”按鈕，新建文件或打開需要編輯合并的線段文件。將軟件屬性欄，切換至“編輯器”窗口。

操作四：創建直線段（繪制四條不相交直線段）

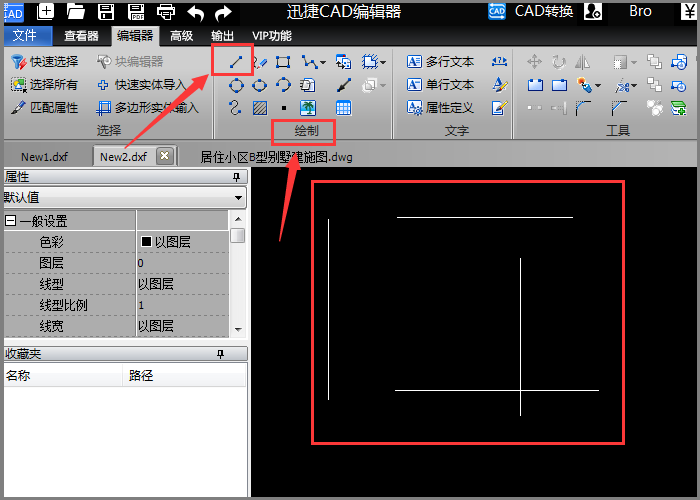

接下來在編輯器窗口，選擇“繪制”—“線（創建直線段）”在操作窗口，依次繪制四條不相交的線段，如圖所示：

操作五：工具—圓角

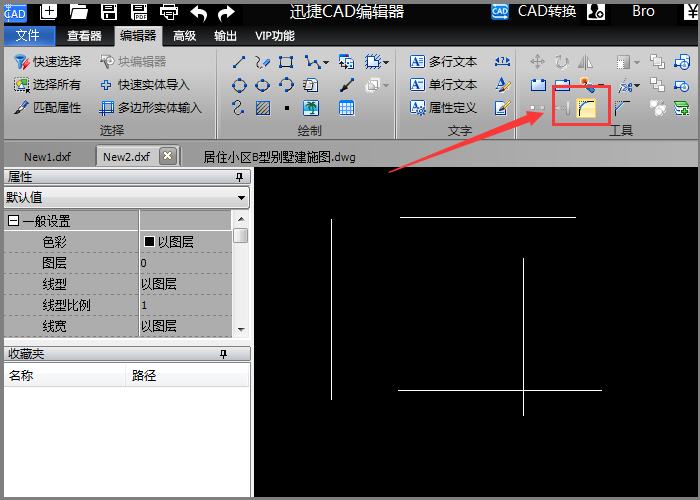

待四條不相交直線段繪制完畢后，選擇“工具”菜單欄中“圓角（在兩個選擇片段間創建一個相切的?。惫δ芑蚴禽斎隖命令使用倒圓角工具。

操作六：命令行提示

此時，命令行出現（內圓角選擇第 一條線或輸入圓角半徑選擇第 二條線或輸入圓角半徑）然后設置R半徑，或是點 擊半徑R設置，設置為0。如圖所示：

然后選擇要倒角的二條不同角度的線。如圖所示：

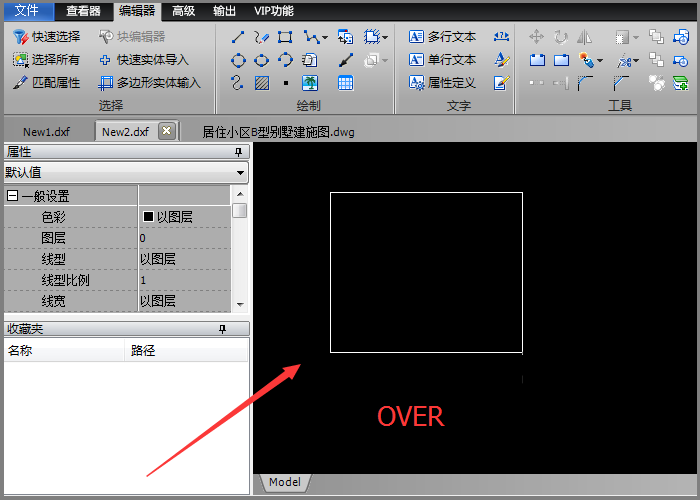

以此類推，用同樣的操作方法把四個角都應用倒圓角命令操作后，就可以快速將四個不相交的直線段修剪成矩形啦。

以上就是如何在迅捷CAD編輯器中將四條不相交的線段合并為矩形的詳細操作過程，方法簡單且實用，希望對大家有所幫助。
