圖形界限好比圖紙的幅面，畫圖時就在圖界內，一目了然。按圖界繪的圖打印很方便，還可實現自動成批出圖。那么我們在CAD繪圖時，如何設置圖形界限呢？小編今天就給大家詳細的演示一遍。具體演示步驟如下：

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：先設置好單位

1.我們先運行迅捷CAD編輯器軟件專業版；

2.要設置圖形界限，就要知道設置界限的本義，比如將來出圖的時候，要使用A2或A0的圖幅，那么就需要知道A2圖紙的尺寸為（420mmX594mm），A0圖紙的尺寸為（841mmX1189mm）；

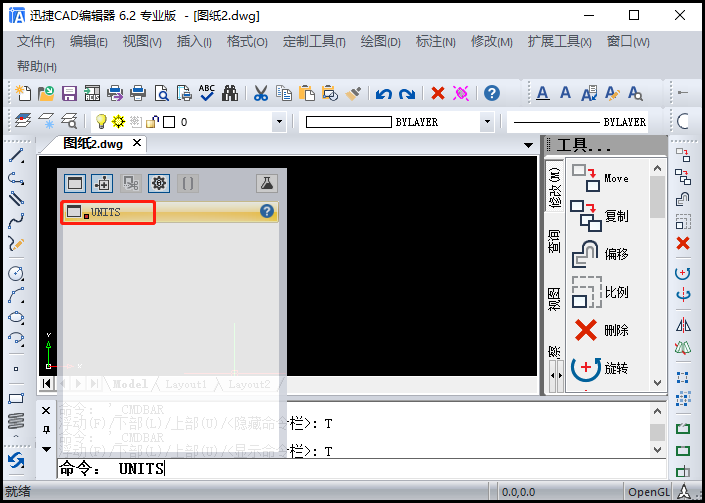

3.在這之前我們要設置好單位，在命令欄輸入units命令字樣，打開繪圖設置彈窗；

4.在彈出的繪圖設置彈窗中，我們將插入比例，縮放插入內容的單位改為“毫米”。

步驟二：設置圖形界限

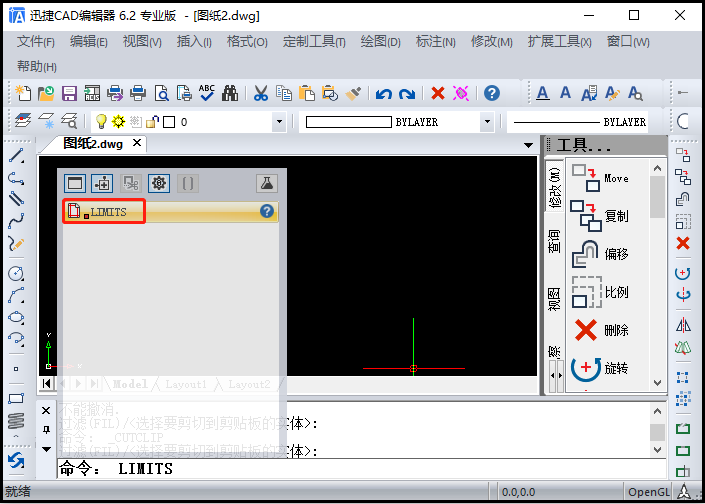

1.我們開始設置圖形界限，本例以A2為例進行設置。在命令欄輸入limits命令字樣；

2.然后輸入要設置界限區域的左下角位置，可默認為X軸和Y軸均為0；右上角的X軸為594，Y軸為420，也就是橫向A2圖紙的界限；

3.此時，CAD圖紙繪制時的圖形界限已經設置好了。

步驟三：快捷鍵“F7”打開柵格

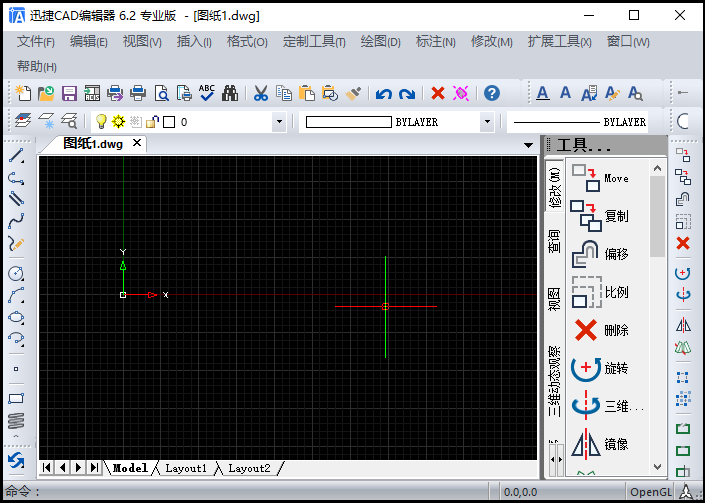

此時設置圖形界限可能看不出來，我們可以將柵格打開，已知快捷鍵“F7”可以立 刻打開柵格。該CAD圖紙的圖形界限就清晰的顯示出來了。

以上就是小編在迅捷CAD編輯器里操作，CAD繪圖時，如何設置圖形界限的具體演示步驟。小伙伴們不妨試一下吧！
