沉浸于CAD無法自拔的我們，在CAD日常制圖時，總會遇到各種各樣的問題，例如“圖形文件無效”。那么，CAD打開文件顯示圖形文件無效是什么原因導致呢？具體又該如何解決呢？

存儲問題：

一般情況下，用戶在保存CAD圖形文件時，同時會生成一個后綴名為“bak”的備份文件，在電腦上找到這個“bak”的文件。(該文件名與出錯的文件名一樣)，復制到用戶電腦中，將“bak”修改為“Dwg”文件即可打開。（PS:“bak”文件一般就在“Dwg”格式文件旁邊）

具體解決方法如下：

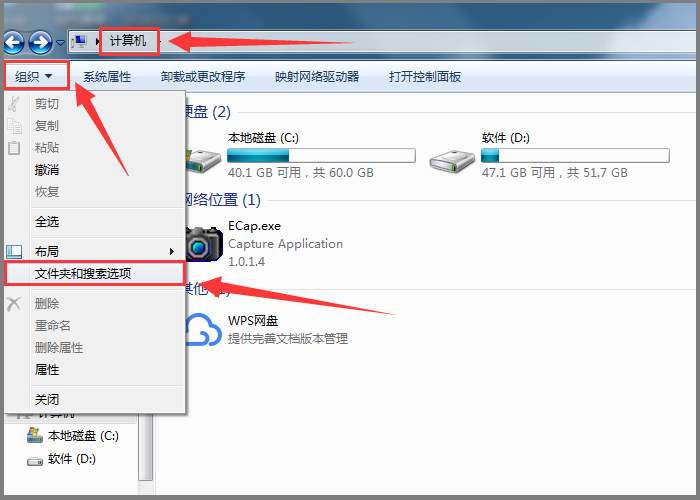

打開我的電腦，點擊上面的“工具”選項，選擇“文件夾選項”進入文件夾設置中。

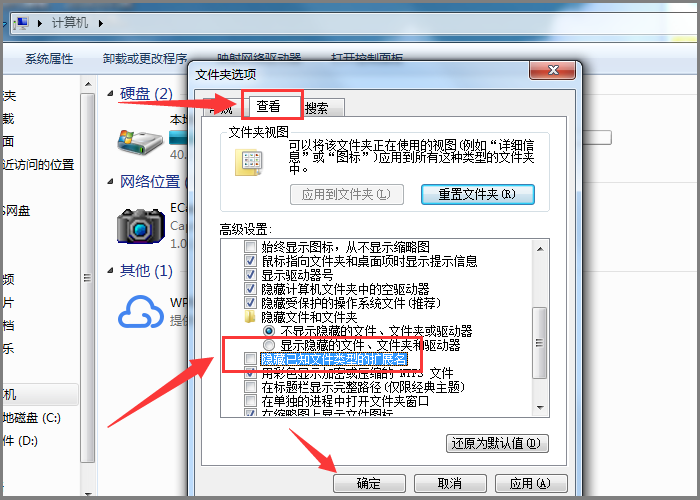

選擇文件夾選項中的“查看”，在下面的選項列表中下拉，找到“隱藏已知文件類型的擴展名”一項，將選項前的勾去掉。

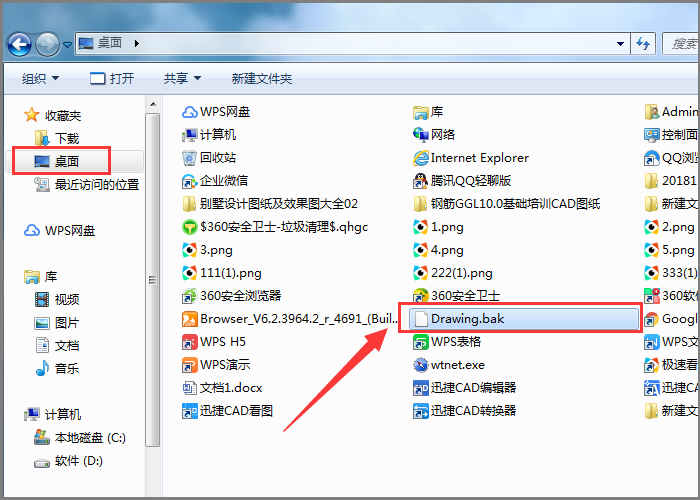

接下來，在電腦桌面找到該無效文件。

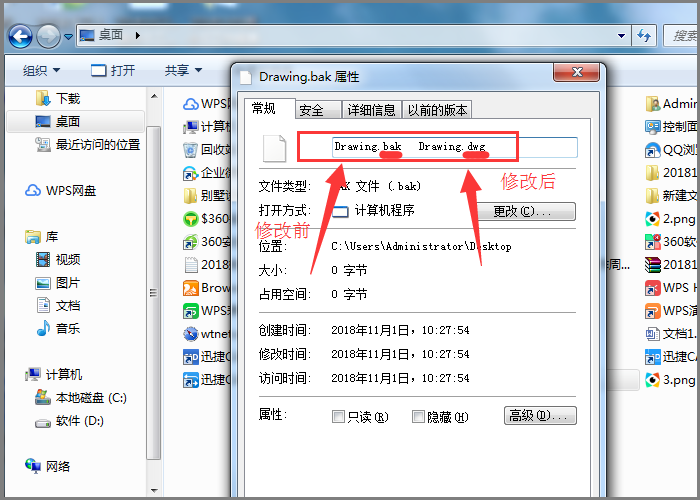

右鍵該文件，點擊“屬性”進入屬性，將屬性中文件的“bak”后綴改為“ Dwg”。

文件修改，點擊“確 定”按鈕后退出，此時“bak”文件已經(jīng)成為“Dwg”格式。

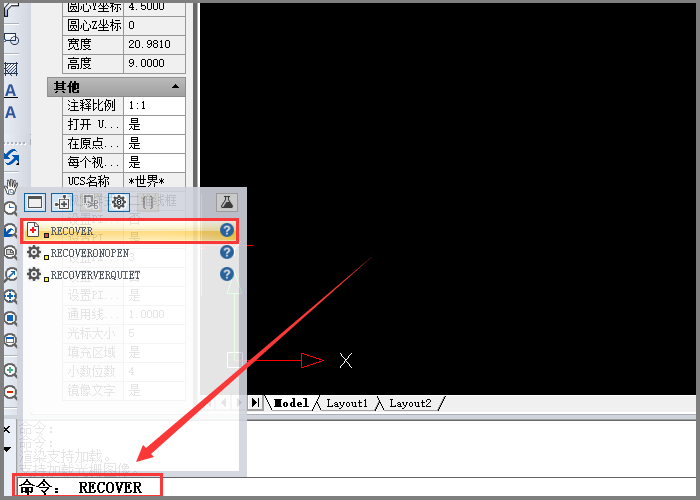

然后在我們電腦桌面，啟動迅捷CAD編輯器進入軟件操作界面，在命令行輸入“recover”命令后按回車鍵。

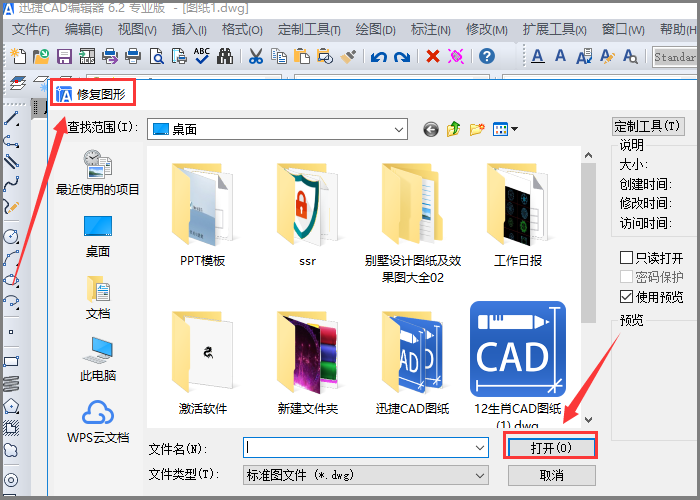

彈出打開CAD修復功能，在彈出來的文件夾選擇中找到需要修 復的文件，點擊打開。即可開始CAD開始修復。

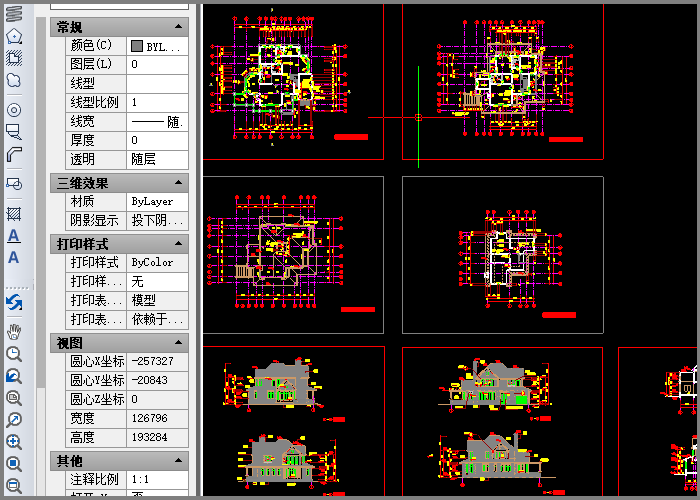

待文件修復完成后，即可在迅捷CAD編輯器中打開文件！如圖所示：

CAD軟件版本過低：

無法打開圖紙文件是由高版本CAD編輯軟件所繪制，所以該文件的保存格式是屬于高版本的，而用戶使用的CAD編輯軟件版本較低，導致打開提示文件無效！

具體解決方法如下：

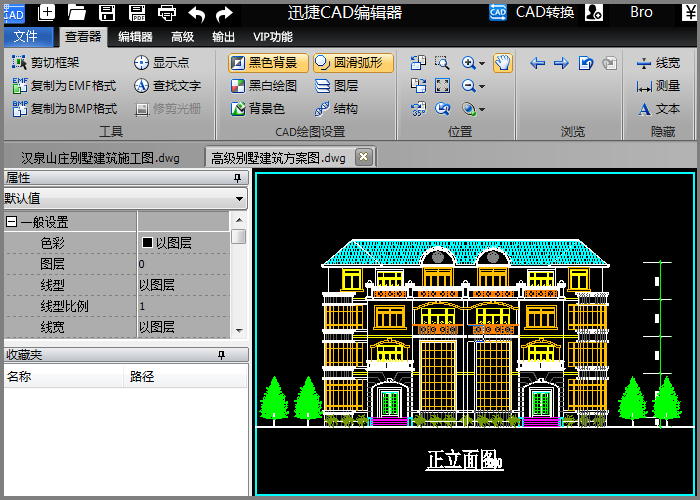

1.啟動計算機桌面的CAD編輯器軟件，進入軟件操作界面。打開需要轉為低版本的CAD文件，標準版是一款應用于圖紙DWG格式文件的編輯軟件，主要為DWG、DXF等文件格式圖紙?zhí)峁g覽、編輯功能。

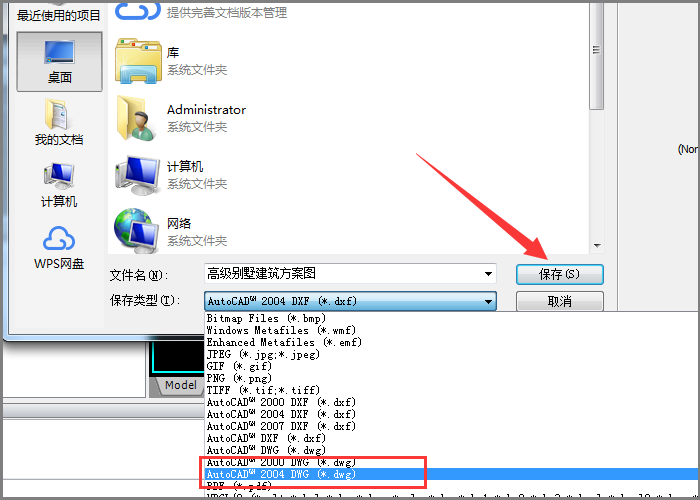

2.文件打開完畢后，點擊“文件”—“另存為”。在另存為窗口選擇該文件保存位置，在“保存類型”中選擇低版本格式，點擊“保存”按鈕即可。

以上內容為CAD編輯器打開顯示“圖形文件無效”原因及解決方法，如果你也遇到此難題，不妨依據(jù)以上操作方法試試看，希望對大家有所幫助！
