“Plt”是繪圖格式文件。對于.plt文件可以用CAXA2005.CorelDRW 10.GC－CAM打開PLT格式文件，此文件格式，使用文泰刻繪、AUTOCAD、CorelDraw、等相關軟件打開。一般情況下設計師們所編輯完成的CAD圖紙均為DWG格式，那么如果想將CAD文件輸出為PIT格式，來方便我們制圖該如何操作呢？下面就跟隨小編的步伐一起來學習一下吧！

使用工具：迅捷CAD編輯器標準版
免費下載

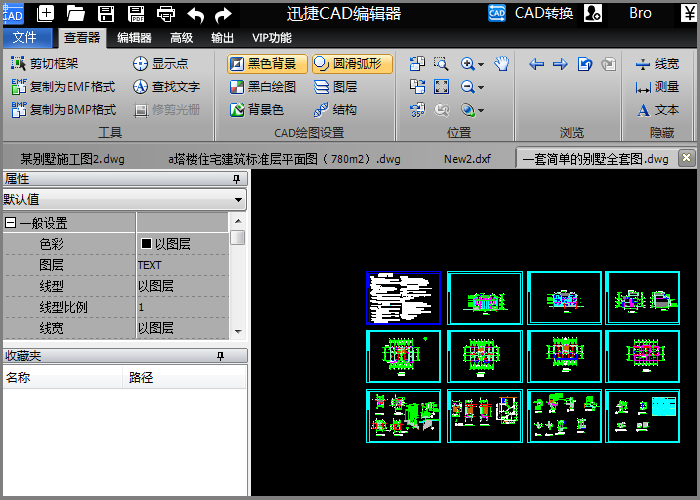

第一步：鼠標點擊我們電腦桌面的迅捷CAD編輯器，啟動軟件，進入該軟件操作界面。（還沒有此軟件的小伙伴，可以選擇任意瀏覽器搜索“迅捷CAD編輯器標準版”至迅捷CAD官網“軟件下載”中進行下載安裝至計算機桌面。）

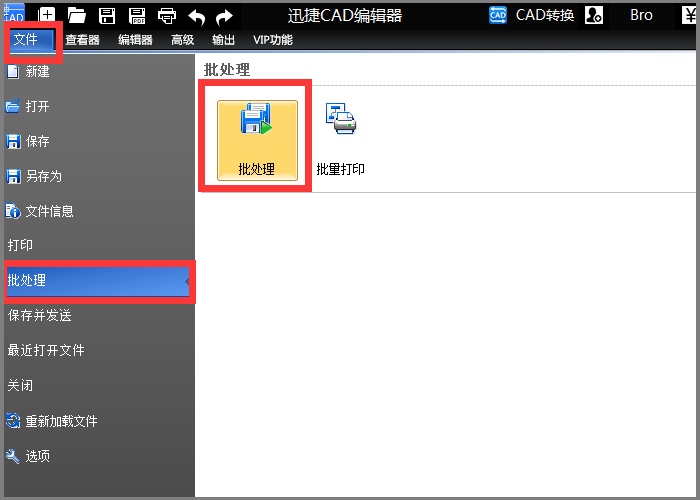

第二步：待軟件運行完畢后，選擇迅捷CAD編輯器左上方“文件”——“批處理”并激活該功能。

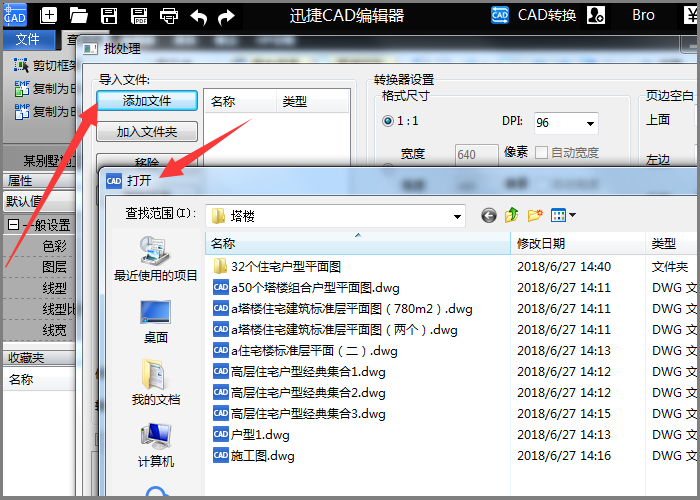

第三步：在彈出的“批處理”窗口，點擊“添加文件”按鈕，添加需要轉換的DWG文件，然后點擊“打開”。

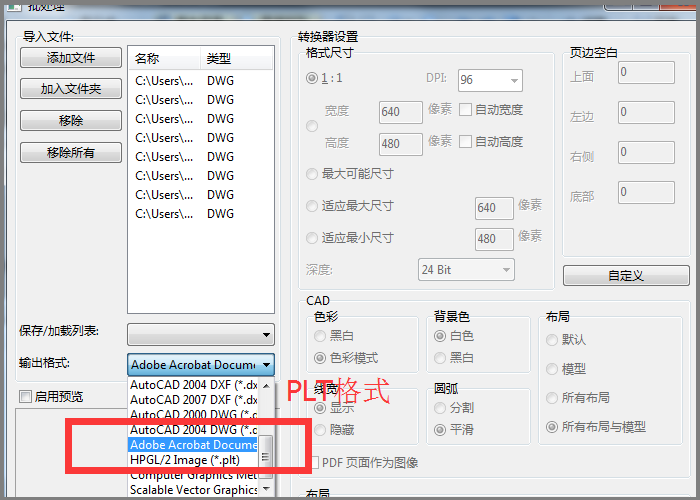

第四步：在彈窗“輸出格式”下拉框中選擇“plt”格式。即可將需要轉換的DWG文件文件格式改為plt格式的文件。

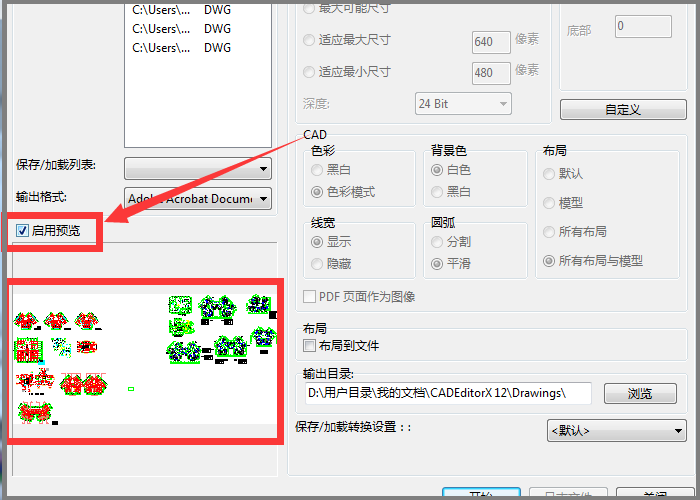

第五步：用戶可以勾選輸出格式下方“啟用預覽”選項，可在下方預覽框中進行圖紙預覽。如圖所示：

第六步：鼠標選擇并點擊“自定義”功能按鈕。在彈出PDF輸出選項彈窗中點擊“輸出布局”—“以名稱排列”在對應欄后方輸入排列每次。

第七步：輸入數字完成后，點擊下方“OK”按鈕。

第八步：自動跳轉返回“批處理”界面。在“輸出目錄”—“瀏覽”選擇文件保存位置，然后點擊“開始”按鈕，即可完成全部操作。

以上就是如何在迅捷CAD編輯器中將DWG文件輸出plt格式，并以名稱排列的操作過程，感興趣的小伙伴跟著以上操作步驟即可完plt文件轉換。
