CAD繪圖過程中，我們常常會用到多重引線對象以便于精 準地繪制CAD圖紙。其中，多重引線可先創建箭頭，也可先創建尾部或內容。如果已使用多重引線樣式，則可以從該樣式創建多 重引線。多重引線對象可包含多條引線，因此一個注解可以指向圖形中的多個對象。那么具體的CAD多重引線樣式管理器該如何設置呢？小編今天給大家具體的演示一下，具體步驟如下：

步驟一：運行迅捷CAD編輯器

我們運行迅捷CAD編輯器 專業版：

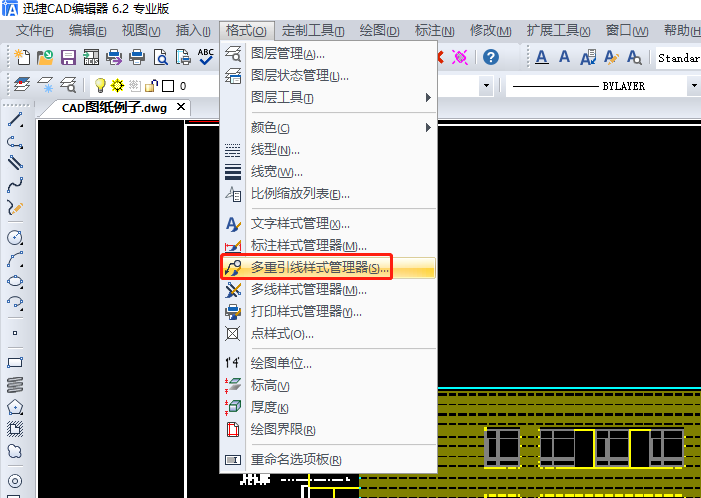

1.點擊菜單欄里的“格式-多重引線樣式管理器”，會彈出“多重引線樣式管理器”彈窗。

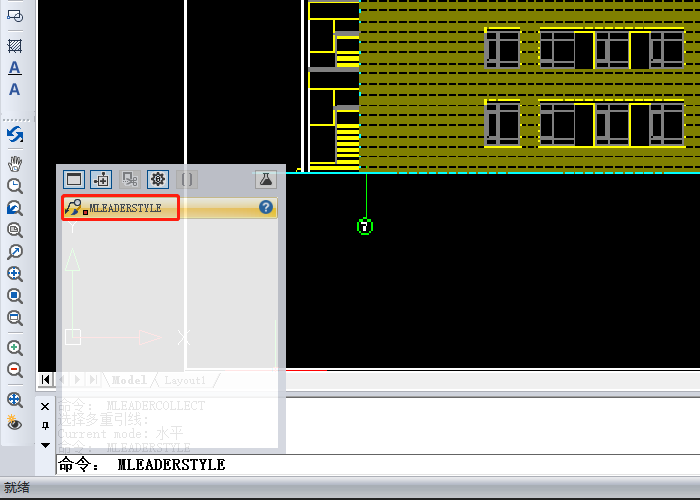

2.或是直接在命令行里輸入“MLEADERSTYLE”命令，會彈出“多重引線樣式管理器”彈窗。

步驟二：多重引線樣式管理器

打開多重引線樣式管理器，我們可以設置當前多重引線樣式，以及創建、修改和刪除多重引線樣式。

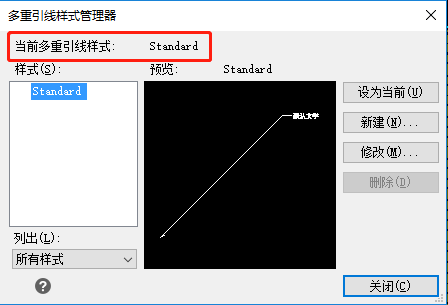

1.“當前多重引線樣式”：顯示應用于所創建的多重引線的多重引線樣式的名稱。默認的多重引線樣式為Standard。

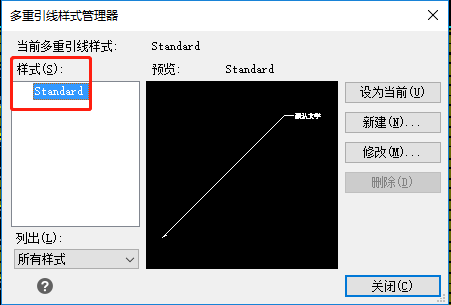

2.”樣式”：顯示多重引線列表。

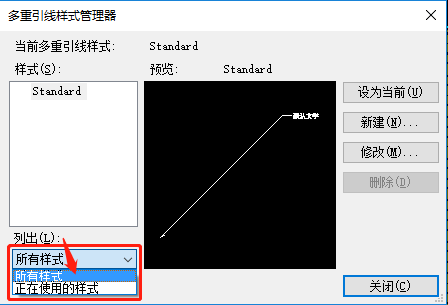

3.“列出（L）”：控制“樣式”列表的內容。單擊“所有樣式”，可顯示圖形中可用的多重引線樣式。單擊”正在使用的樣式“，顯示被當前圖形中的多重引線參照的多重引線樣式。

4.“預覽”：顯示“樣式”列表中選定樣式的預覽圖像。

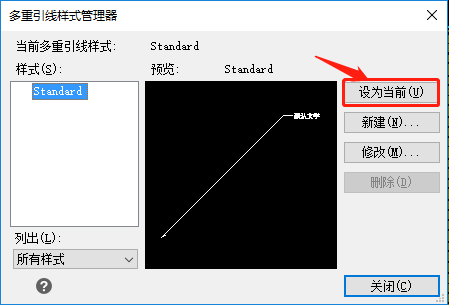

5.“設為當前”：將“樣式”列表中選定的多重引線樣式設置為當前樣式。之后新的多重引線都將使用此多重引線樣式進行創建。

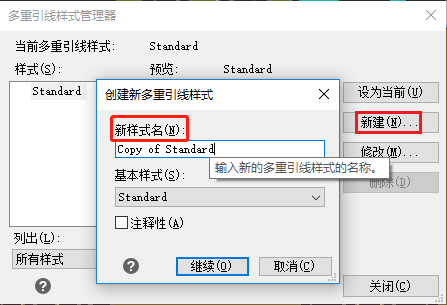

6.“新建（N）”：顯示“創建新多重引線樣式”對話框，我們可以創建新的多重引線樣式。

7.“修改(M)”：顯示“修改多重引線樣式”對話框,我們可以在引線格式、引線結構、內容等方面進行修改多重引線樣式。

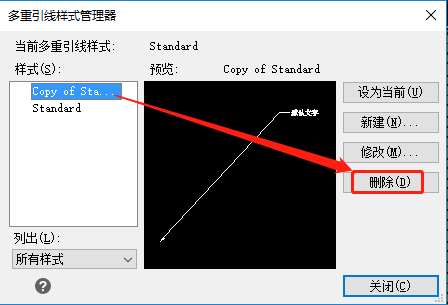

8.“刪除（D）”：刪除“樣式”列表中選定的多重引線樣式。但是不能刪除圖形中正在使用的樣式。

步驟三：使用多重引線進行標注

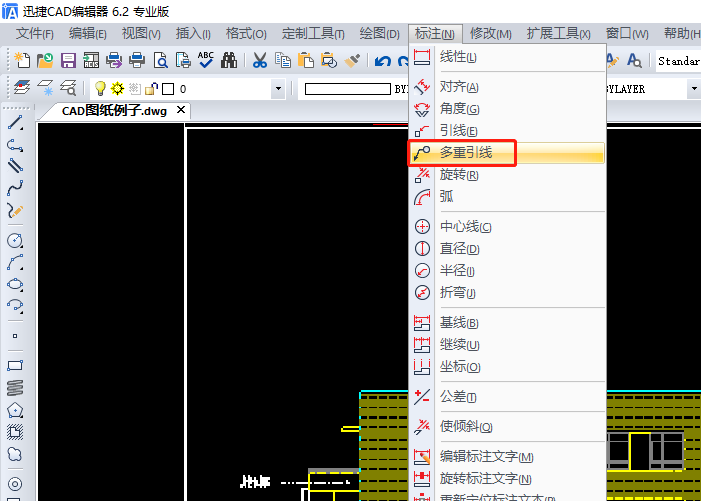

在日常的CAD繪圖過程中，我們?cè)O(shè)置好多重引線樣式之后，可以點擊菜單欄里“標注”—“多重引線”樣式，對CAD圖紙進行多重引線標注。

以上就是今天小編對于CAD多重引線樣式管理器詳解的分享。希望對你們?nèi)粘５腃AD繪圖工作有所幫助，能夠更加精準地繪制CAD圖紙哦。
