小編在初學CAD制圖的時候，有時候會遇到一種很奇怪的問題。在CAD繪圖的時候，虛線無法顯示出來，看著像是一條實線。后來研究之后才了解到，這原來是虛線的線型比例有問題，沒有調節好。所以導致我們?nèi)庋蹮o法分辨，看著像是一條實線。今天小編就給大家具體演示一下如何解決這一問題的方法。具體操作如下：

?使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：選擇虛線線型

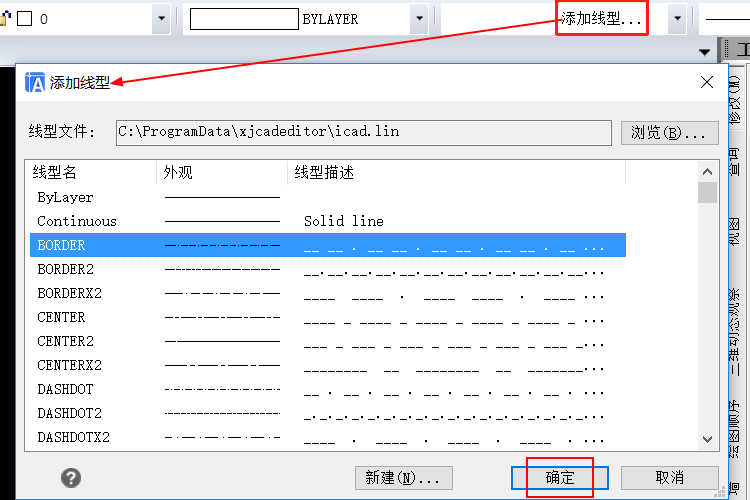

1.我們先運行迅捷CAD編輯器軟件，在軟件菜單欄中的“線型”欄里選擇虛線線型。

?步驟二：在繪圖框里繪制虛線

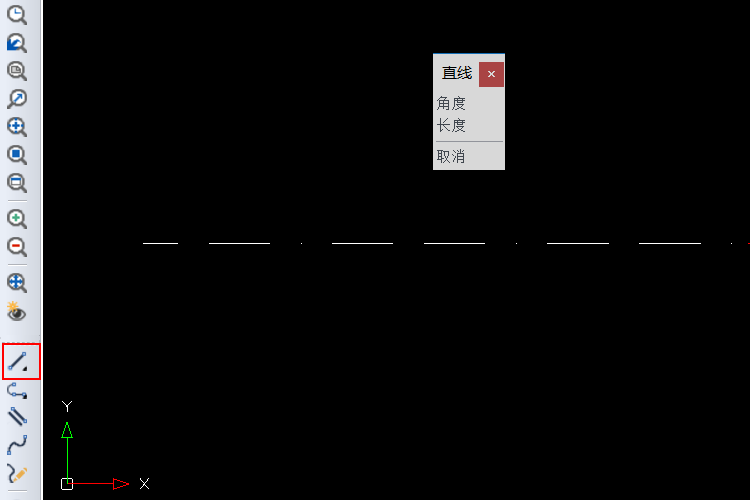

我們點擊“直線”圖標，就可以在CAD繪制窗口里任意地繪制出一條虛線。

?步驟三：虛線肉眼看著是實線

1.有時候會遇到這一問題：發現已經繪制好的虛線無法清楚顯示，肉眼觀察像是“實線”。

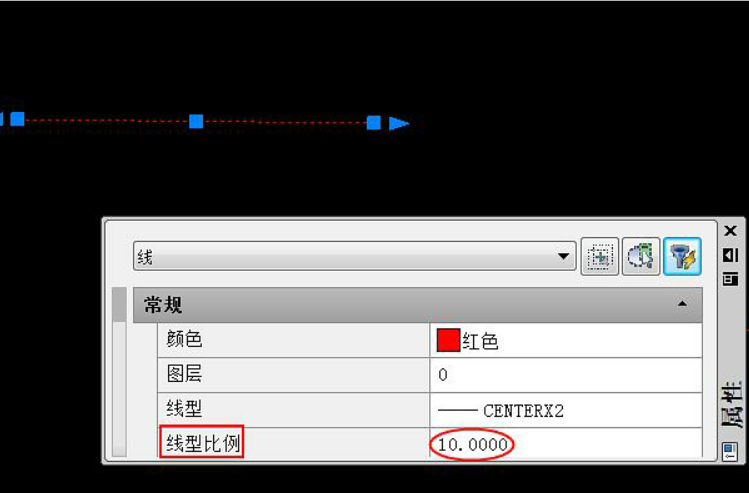

2.其實是虛線的線型比例沒有調節好。選中該虛線，打開“屬性”面板窗口，會看到 “線型比例”選項。我們嘗試把數據調大，1改成10。

?步驟四：成功地繪制好一條虛線

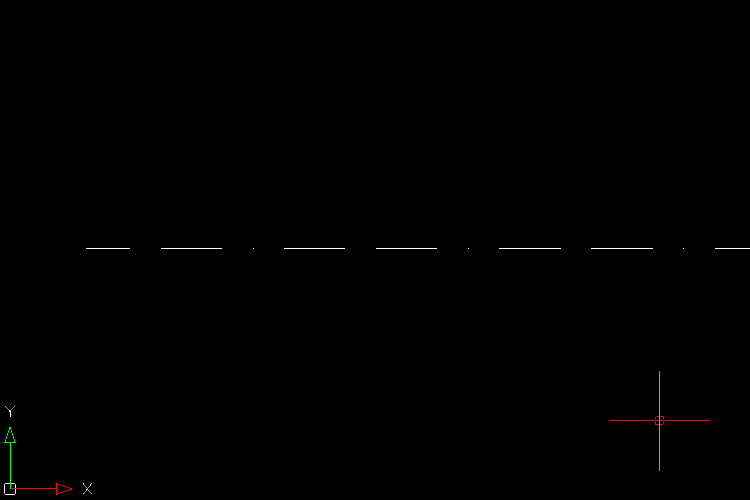

調節好線型比例后，此時我們繪制好的虛線就能夠清楚的顯示出來了，肉眼看著也是虛線。

以上就是在迅捷CAD編輯器專業版軟件中操作解決，繪制的虛線無法清楚顯示，肉眼觀察像是實線的具體方法。希望可以幫助到學習繪制CAD圖紙的小伙伴們，有興趣的小伙伴可以親自嘗試一下。
