我們在日常的CAD制圖過程中，常常會遇到各 種各樣的問題，其中就有這樣的情況，CAD多線繪制過程中，如何繪制并修改2條線的寬度，改為3條線呢？今天就和大家簡單探討一下具體的操作步驟。

使用工具：迅捷CAD編輯器專業版
免費下載

步驟一：多線樣式管理器（M）

我們先運行迅捷CAD編輯器軟件，點擊“格式-多線樣式管理器（M）”，這時候會彈出彈窗。

步驟二：在多線樣式管理器里操作以下2個步驟：

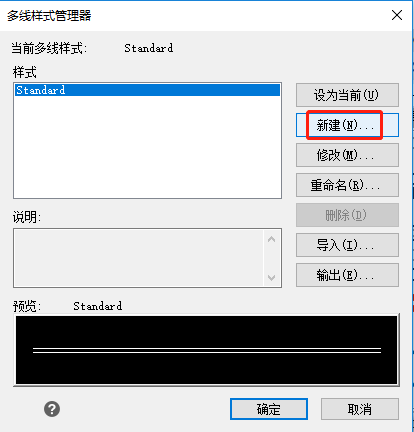

在“多線樣式管理器”里，我們點擊“stanDarD”右側的“新建”創建新的多線樣式；

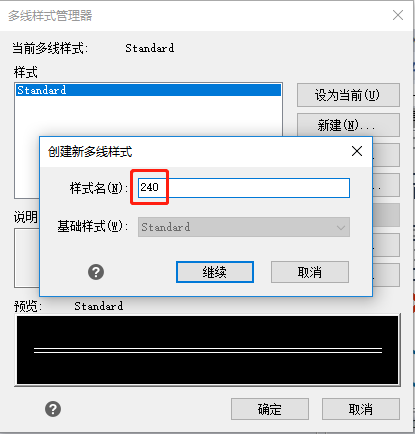

在“創建新多線樣式”彈窗里，我們點擊樣式名命名為“240”，然后點擊“繼續”確定。

步驟三：確定修改2條線為3條線

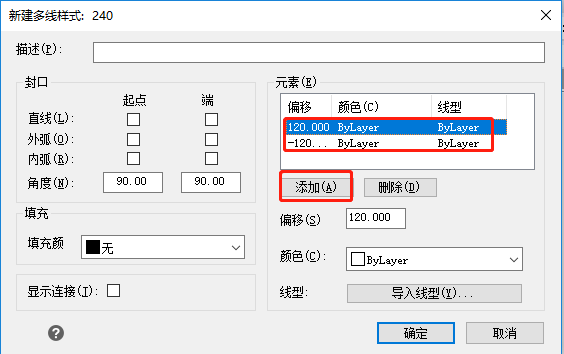

點擊“元素”選項，在里面進行相應的修改，這里決定是有兩條線還是三條線，制作24墻2條線的時候，只要選擇一個數值偏移120，另一個數值偏移-120就行了。

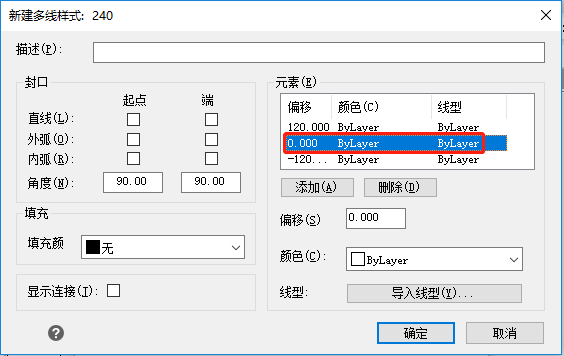

步驟四：添加偏移為0的數值

如果要制作三條線的話，只要在偏移120和-120之間添加一個偏移為0的數值，然后點擊“確定”就可以了。

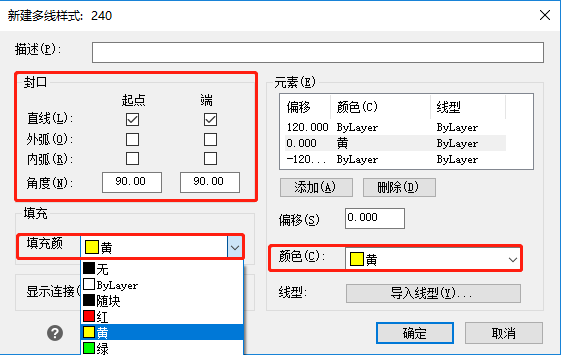

步驟五：修改多線樣式240

可以根據自己的喜好需要，選擇不同的“填充””顏色”以及“封口”樣式。

當然其他條線同時畫也可以按照上述方法添加設置即可。

以上便是CAD多線繪制過程中，如何繪制并修改兩條線的寬度，改為3條線的具體操作步驟，喜歡的小伙伴們快點來試一下吧！
