鋼構CAD是什么？鋼構CAD簡單來說就是指鋼結構的CAD圖紙或者CAD文件,就是用CAD作圖來做鋼構指導。鋼構工程是一種以鋼材為主要構件，采用焊接、螺栓連接等方式制成的結構工程，廣泛應用于工業建筑、商業建筑、體育場館等領域。然而，對于大多數人來說，繪制鋼構CAD施工圖還是比較困難的。本文接下來就來帶大家分享常見的鋼構CAD施工圖，一起來看看吧！

鋼構CAD的作用和優勢

1、優化設計方案：鋼構CAD可以通過三維建模的方式，讓設計師更加直觀地了解鋼構結構的形態和空間關系，從而優化設計方案，提高設計的質量。

2、方便施工管理：鋼構CAD可以將設計圖紙直接輸出到施工現場，方便施工人員查看和操作，提高施工管理的效率。

3、減少材料浪費：鋼構CAD可以通過精確的計算和模擬，減少鋼材的浪費，降低鋼構工程的成本。

如何在線繪制鋼構CAD施工圖

立即下載
繪制鋼構CAD施工圖類型有很多，這里為了方便大家了解，下面給大家介紹在CAD編輯器上繪制鋼構古宋河大橋CAD施工圖圖紙，該圖紙主要由主橋箱梁構造圖、以及大橋齒板鋼筋構造圖組成。

迅捷CAD編輯器是一款基于AutoCAD平臺的二次開發軟件，它具有AutoCAD的基本功能，同時還加入了一些實用的功能和工具，使用戶可以更加高效地進行CAD圖形的編輯和制作。迅捷CAD編輯器支持多種CAD文件格式，包括DWG、DXF、DWF等，同時還支持多種圖形文件的導入和導出。

下面來簡要分享看一下鋼構古宋河大橋CAD施工圖繪制的成果：

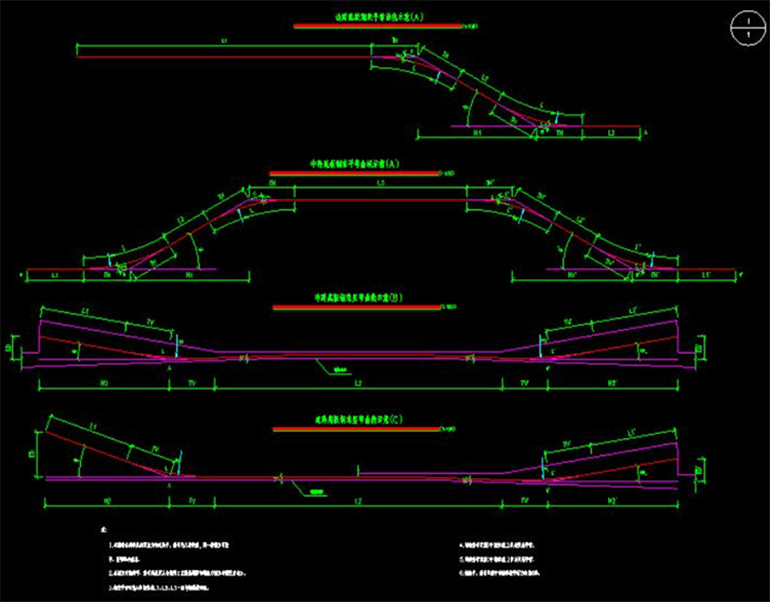

大橋CAD施工圖1

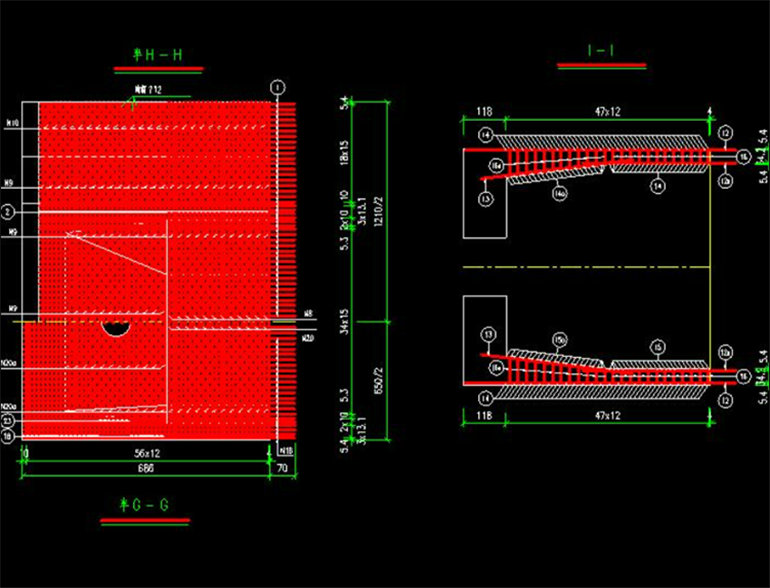

大橋CAD施工圖2

大橋CAD施工圖3

想要直接下載鋼構古宋河大橋CAD施工圖資料的話，可參考本站的“每日一圖”中查看對應資料進行下載。

鋼構CAD施工圖的應用及重要性

鋼構CAD施工圖在鋼構工程中具有非常重要的應用價值，不僅可以提高施工效率和質量，還可以優化設計方案、改善結構安全性和穩定性，是一種非常實用的工具。

好啦，今天關于“鋼構CAD是什么以及其如何繪制”的內容就分享到這里，有需求的小伙伴可以參考本文，希望本文內容可以幫助到大家！
