在CAD繪圖時，我們?yōu)榱死L圖的準確性需要對繪制的CAD圖紙進行三維立體的查看，即三維導航，快速三維立體查看CAD圖紙。那么我們?cè)撊绾螌?duì)CAD圖紙進行三維立體查看呢？小編今天就和大家具體的討論一下。

方法一：如何使用迅捷CAD編輯器專 業版進行三維導航，快速三維立體查看CAD圖紙。

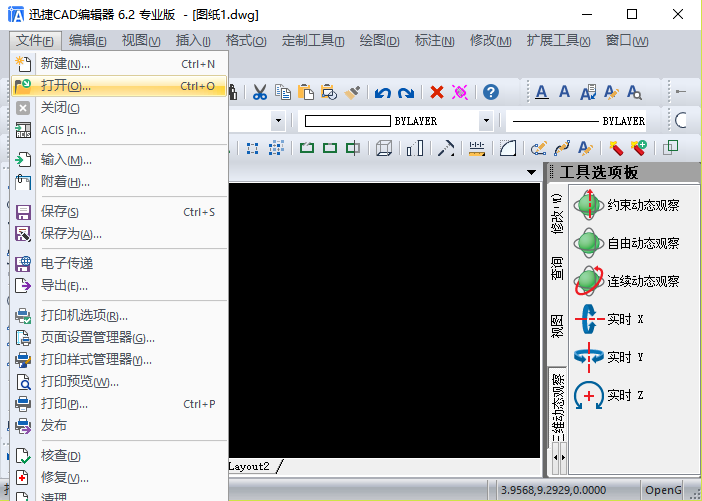

1.我們先運行CAD制圖軟件進入到操作窗口中，打開繪制的CAD三維立體圖紙。

2.然后在命令行輸入“3DORBIT”命令字符，或是直接在軟件工具選項板里點 擊“三維動態觀察”-“約束動態觀察”圖標，調用約束動態觀察命令指示。

3.或是在命令行輸入“3DFORBIT”命令字符，或是直接在軟件工具選項板里點 擊“三維動態觀察”-“自 由動態觀察”圖標，調用自 由動態觀察命令指示。

4.亦或是在命令行輸入“3DCORBIT”命令字符，或是直接在軟件工具選項板里點 擊“三維動態觀察”-“連續動態觀察”圖標，調用連續動態觀察命令指示。



方法二：如何使用迅捷CAD編輯器標準版進行三維導航，快 速三維立體查看CAD圖紙。這一方法也是小編自己非 常喜歡用的，非 常簡單好用！

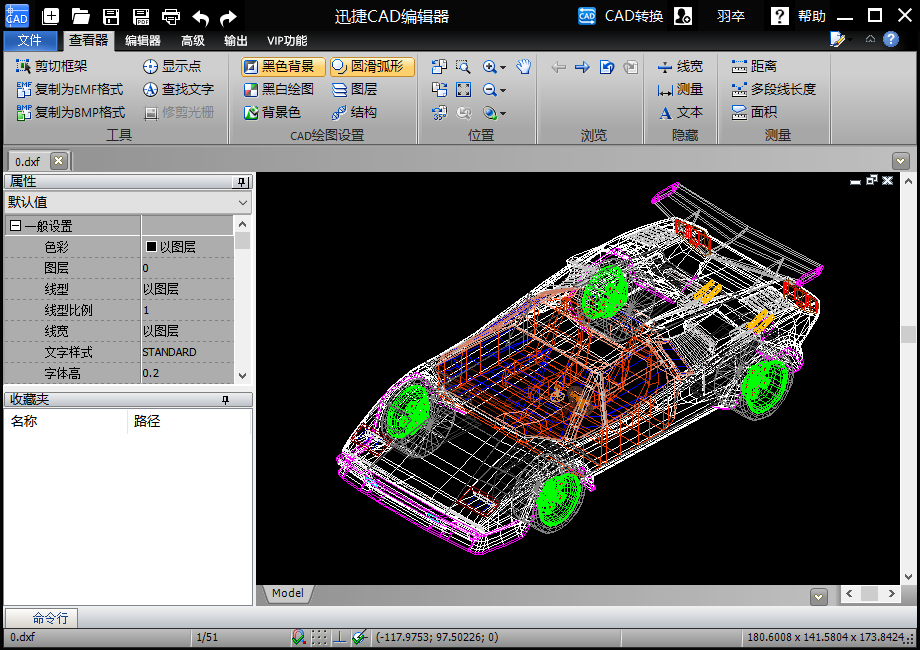

1.我們先運行CAD編輯器，打開繪制的CAD三維立體圖紙。

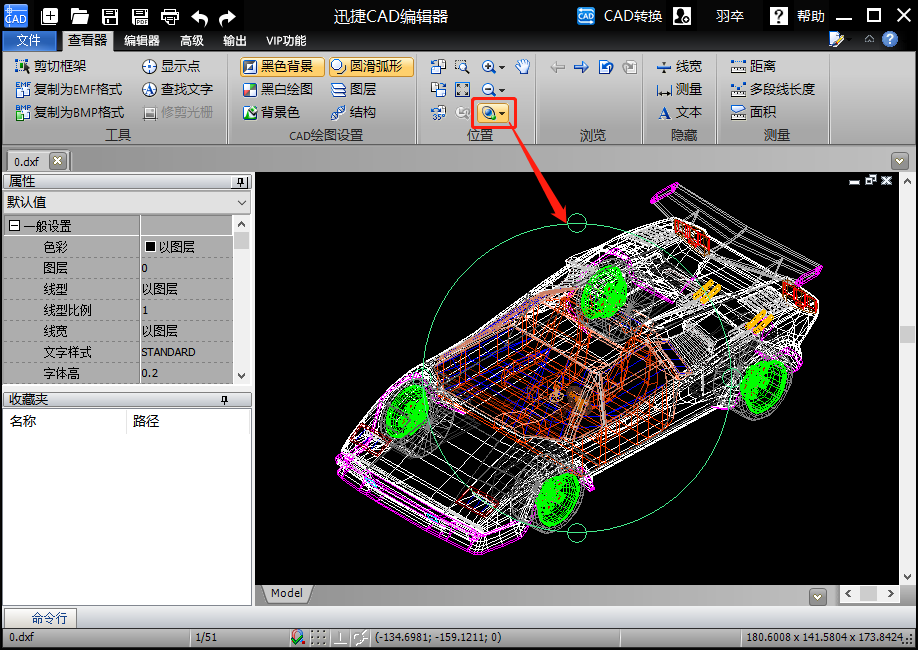

2.我們切換到“查看器”界面，點擊“位置”選項窗口里的【三維導航】圖標，然后在繪圖框中可以移動光標三維立體查看CAD圖紙，亦可以說是360度觀察CAD圖紙。

3.迅捷CAD編輯器標準版三維導航GIF演示-三維立體查看CAD圖紙：



以上就是分享的使用迅捷CAD編輯器三維導航，快速三維立體查看CAD圖紙的具體演示步驟，對于我們?nèi)粘AD繪圖工作很有幫助。這2個方法都很實用方便，小伙伴們可以自己擇優 選擇嘗試一下。
