在CAD制圖工作中，為了使CAD圖紙方便理解查看進行施工操作，我們常常需要對CAD圖紙進行各 種細節標注工作。那么CAD制圖中，好用的標注方法有哪些？今天小編就想和大家一起討論一下這一問題。無論哪種標注方法，只要選擇適合自己當前制圖情況的，就是好方法。演示操作如下：

迅捷CAD編輯器專業版

1.先運行CAD制圖軟件，打開我們需要進行標注的CAD圖紙。

2.然后點擊菜單欄里的“標注”選項，我們會看到在下拉菜單里有各種各樣不同的標注選項：線性、對齊、角度、引線、多 重引線、旋轉、弧等等。

3.我們可以根據實際制圖情況，選擇合適的標注命令對CAD圖紙進行標注。

以“標注-引線”為例

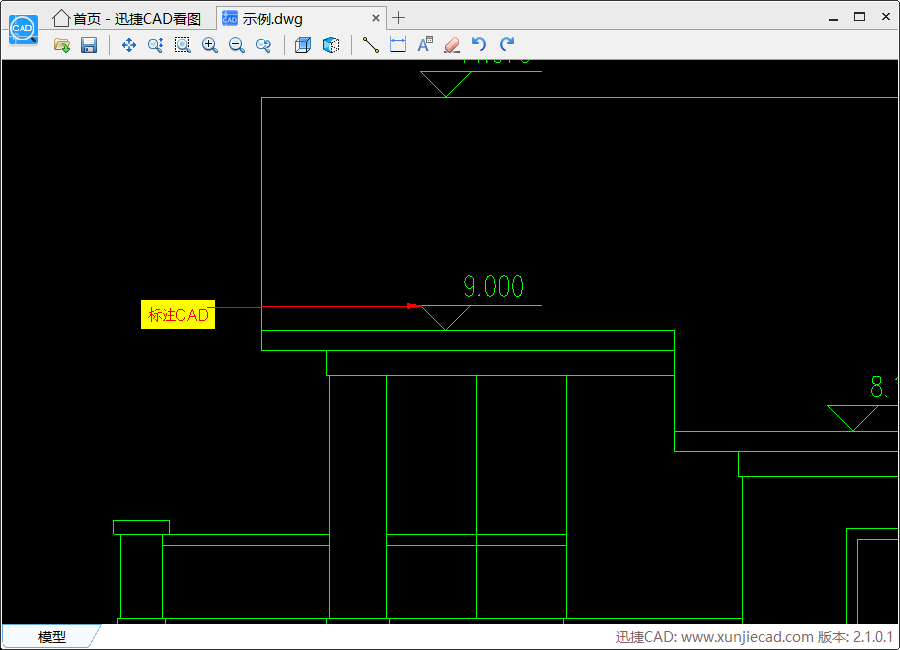

1.我們點擊“標注-引線”命令，按照命令指示，我們移動光標在CAD繪圖框中指 定引線的起點和終點，然后點擊Enter鍵確定即可。

2.之后我們輸入需要的注釋文字，編輯好注釋文字后，點擊Enter鍵確定即可。

“標注-引線”操作GIF演示如下：

迅捷CAD看圖軟件

1.先在電腦端運行迅捷CAD看圖軟件，點擊工具選項欄里的打開按鈕或是“打開圖紙”按鈕。調用出“打開”彈窗。

2.在“打開”彈窗中選擇需要進行標注的CAD圖紙?jiān)谘附?span style="color: #3366ff;">CAD看圖軟件中打開。

快速標注

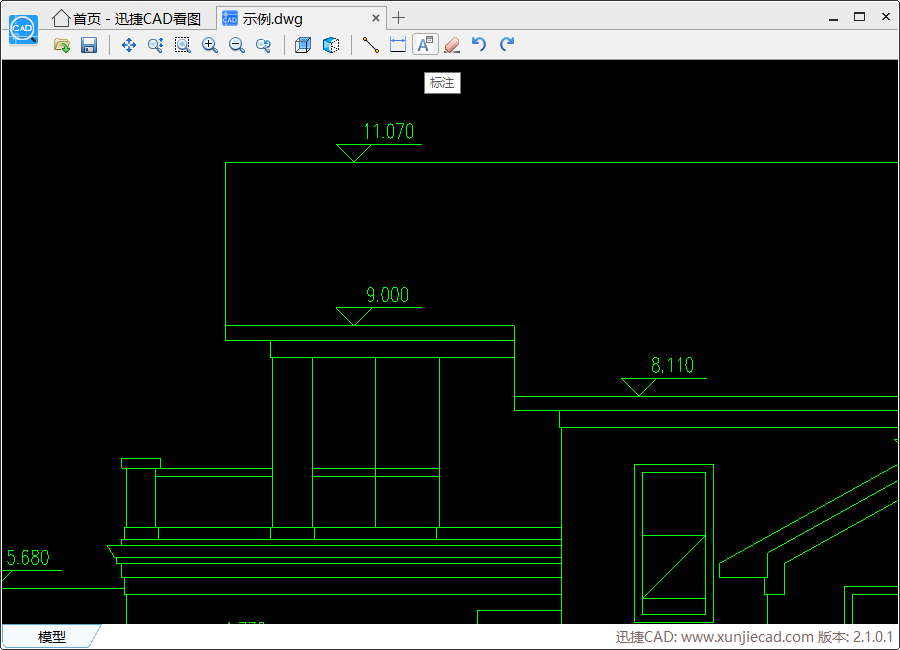

1.點擊頂端工具選項欄里的“標注”選項圖標，調用標注命令。

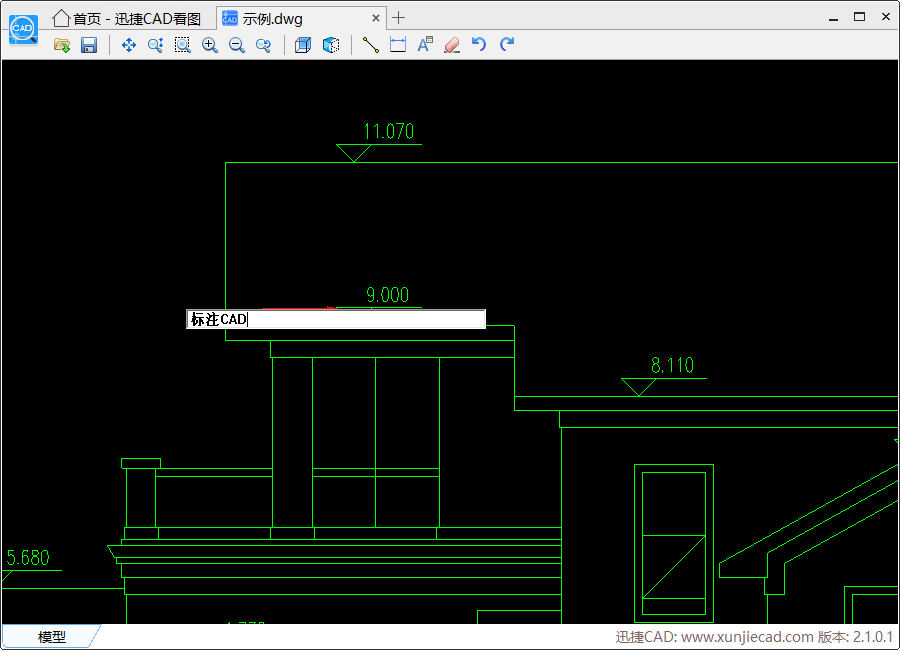

2.按照命令指示，我們移動光標在CAD繪圖框中選擇好需要標注的位置；然后點擊鼠標左鍵，輸入需要的注釋文字。

3.編輯好注釋文字后，點擊Enter鍵確定即可。

以上便是CAD制圖中，分別使用迅捷CAD編輯器專業版、迅捷CAD看圖軟件PC版來進行標注操作地演示，你可以選擇適合自己的方法。
