我們在日常CAD制圖的時候常常需要打印CAD圖紙。有時候會遇到打印CAD圖紙不完整的問題，總是有一部分不顯示，打印不出來。小編就有過類似的情況，我先是重新添加了新的虛擬打印機，重新進行了新的打印，結果發現不是這一問題。進過一系列的排查后才發現，原來問題出在圖層管理上面。今天小編就和大家分享一下，該如何解決，打印CAD圖紙不完整，有部分打印不出來的問題。

使用工具：迅捷CAD編輯器專業版
免費下載

打開問題CAD圖紙

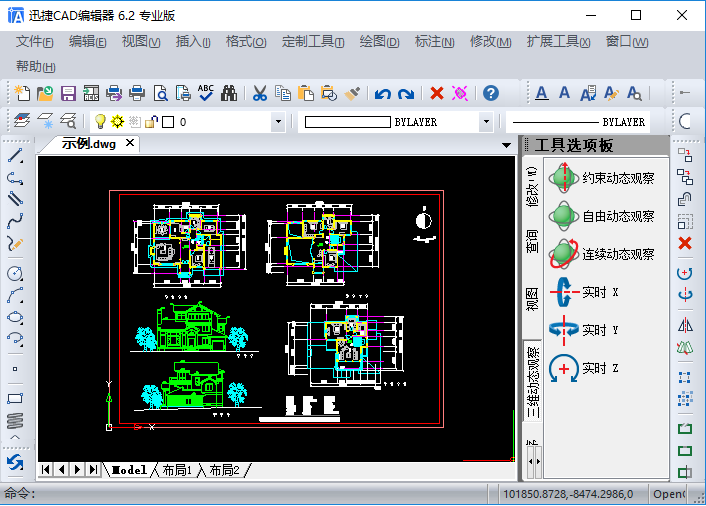

我們運行CAD制圖軟件，然后點擊“文件-打開”選項按鈕，打開需要解決問題的CAD圖紙。

打開圖層管理器

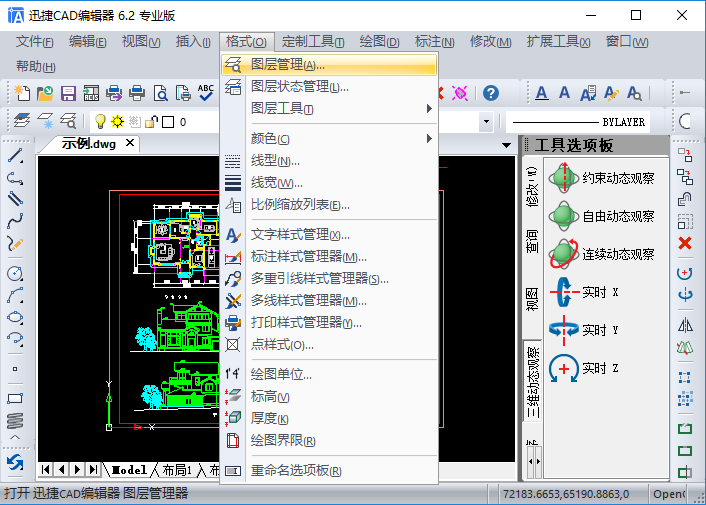

我們點擊“格式-圖層管理”選項按鈕，打開圖層管理器，調用出“圖層管理”彈窗。

分圖層查看打印設置

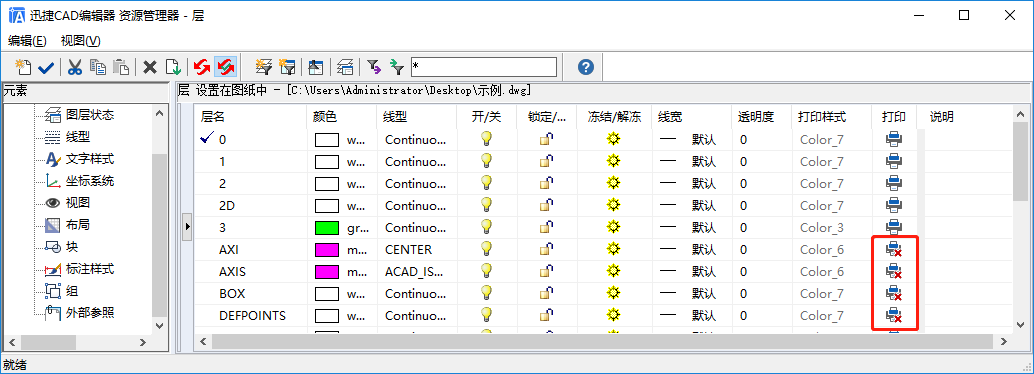

1.在“圖層管理”彈窗里，我們會看到有個別圖層的打印機圖標是顯示的關閉的，因?yàn)檫@幾個圖層的打印機圖標顯示關閉，所以會造成打印CAD圖紙不完整，有部分打印不出來。

2.同時我們檢查一下是否有個別圖層被凍結，以及小燈泡和鎖是否都開著，因?yàn)橹瑯訒斐稍搯栴}圖層在打印的時候出問題，顯示打印有殘缺。

3.圖層的圖層的顏色、打印線寬、透明度也需要進行合理的設置。其中透明度一般始終設置為0，若是修改透明度設置數字，可能會造成打印的時候該圖層模糊不清，打印圖紙顯示有問題。

解決問題，打印CAD圖紙

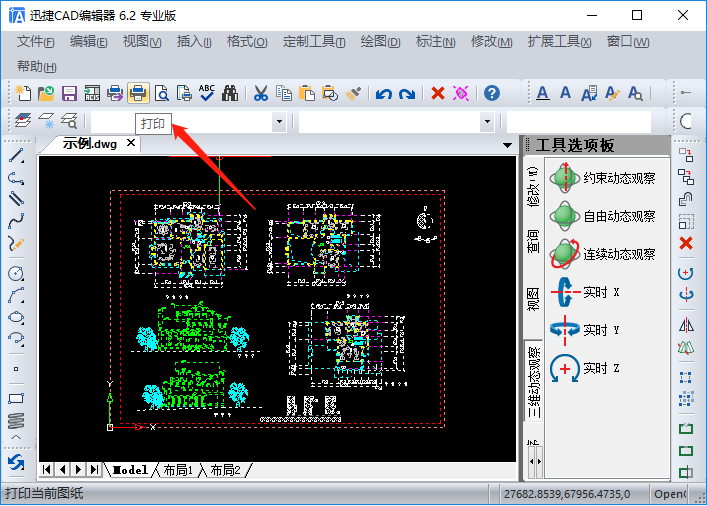

以上所有問題全都解決好后，我們直接關閉圖層管理器即可。然后移動光標選中需要打印的CAD圖紙圖層，點擊“打印”圖標即可。

上述就是在迅捷CAD編輯器專業版里演示，如何解決打印CAD圖紙不完整，有部分打印不出來的問題。希望可以幫助到你們解決日常CAD制圖問題。
